SCHÉMAS TRANSCODEURS :
S
ÉCAM <=> PAL (625 Lignes / 720x576)
NTSC 3.57 <=> NTSC 4.43 <=> PAL 60 (525 Lignes / 720x480)

(Date de création : 06.11.2008, m.à.j. : 01.11.2013)


Accueil       Contact (+Mini-Blog Personnel)

Mon métier de base était le dépannage télé mais je n'ai pas dépassé le stade d'amateur, en parallèle j'ai travaillé sur un transcodeur SÉCAM<=>PAL. Je vais petit à petit essayer de déposer des schémas qui une fois assemblés pourront vous aider à construire le votre. Je ne donnerai pas de schéma final mais seulement les schémas de chaque sous ensemble. Il y a tout le nécessaire pour fabriquer un 1er transcodeur. Pour les prochaines mises à jours je ne sais pas à quelle vitesse cela évoluera, alors ne soyez pas pressé. Si vous voulez savoir quand et pourquoi je me suis lancé dans cette aventure cliquez ici.

Bien évidemment entre les schémas publiés et le montage que j'ai réalisé c'est comme construire une Férrari à partir des plans d'une Renault 5

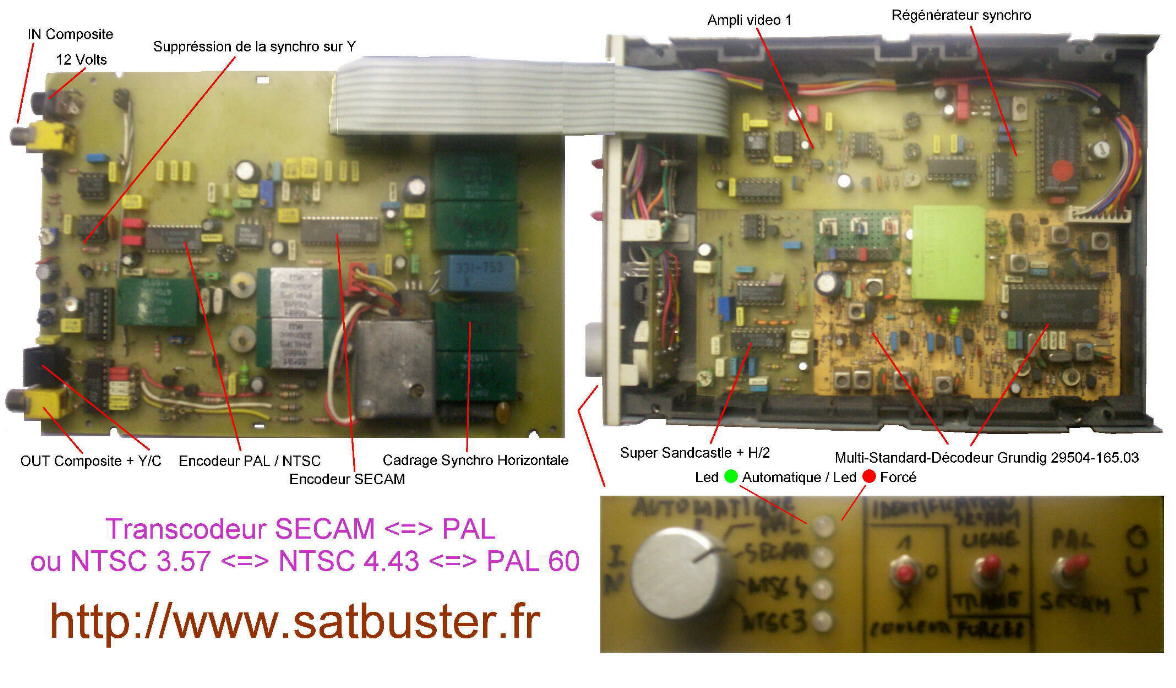

PHOTO DE MON TRANSCODEUR DERNIÈRE GÉNÉRATION
 (Cliquez pour agrandir)

Transcodeur sécam <=> pal

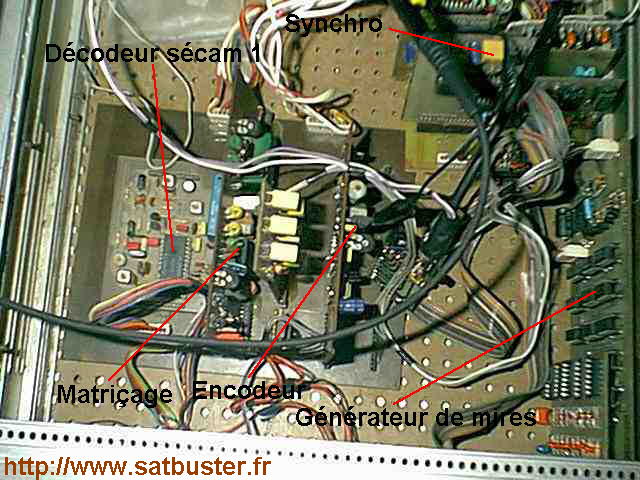

Photos de mon transcodeur ancienne génération (Version expérimentale)

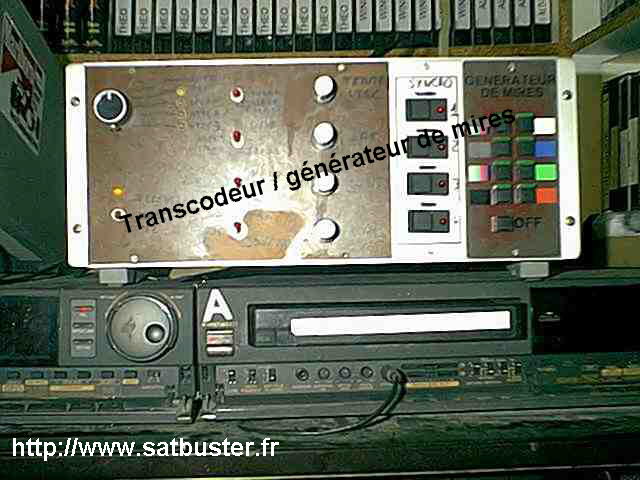

transcodeur ancienne génération           transcodeur ancienne génération façade

Note 0 : La conception en YUV ou RVB de mon transcodeur a mis en option de pouvoir faire du sécam => sécam et du pal => pal (tant qu'à faire autant faire du sécam => pal, on gagne un peu en qualité). Cette particularité n'est utile que pour régénérer la salve d'identification couleur, cela résous le problème des lignes bleu voire du noir et blanc sur certaines télévisions ou cartes d'acquisitions. Le TDA4555 "accepte" les pires VHS.

Note 1 :
Les" lignes à retard analogiques"  sont des composants quasi introuvable dans le commerce. L'endroit où vous pouvez avoir une chance de les dénicher c'est dans les télévisions des années fin 80 / début 90 et/ou dans les anciens "décodeurs pirates analogique" de Canal +  Trouver les encodeurs Pal / Ntsc TDA8501* et Sécam TDA8505* n'est pas facile également, j'avais un lien pour un site qui les vendaient mais je ne le trouve plus, désolé. Au fait, ce n'est pas parce qu'un composant n'est pas en vente dans la boutique ligne d'un revendeur qu'il n'est pas possible de le commander...

Note 2 : Si l'ampleur de la tâche vous semble insurmontable, vous pourrez trouver des transcodeurs neuf  "tout fait" ici. Ils ne sont pas "donnés" mais construire le transcodeur à partir de mon site c'est le parcours de combattant et il se peu qu'au final cela vous coûte plus cher surtout si vous êtes un débutant car il vous faudra du matériel d'électronicien (fer à souder, station de gravure pour circuit imprimé...) et des appareils de mesures (voltmètre, oscilloscope, générateur de mires) pour faire les réglages.

Note 3 : Il y a peut être un moyen de rendre le travail plus facile : Vous fabriquez le "Décodeur SÉCAM 1,2 ou 3" et vous le couplez avec le CRS2000

Note 4 : Les transcodeurs fait à partir de ces schémas ne sont pas compatible avec la conversion de format 625 <=> 525 Lignes


Disponibles : Tout le nécessaire pour fabriquer votre transcodeur SÉCAM => PAL ou NTSC 3.57 <=> NTSC 4.43 <=> PAL 60.

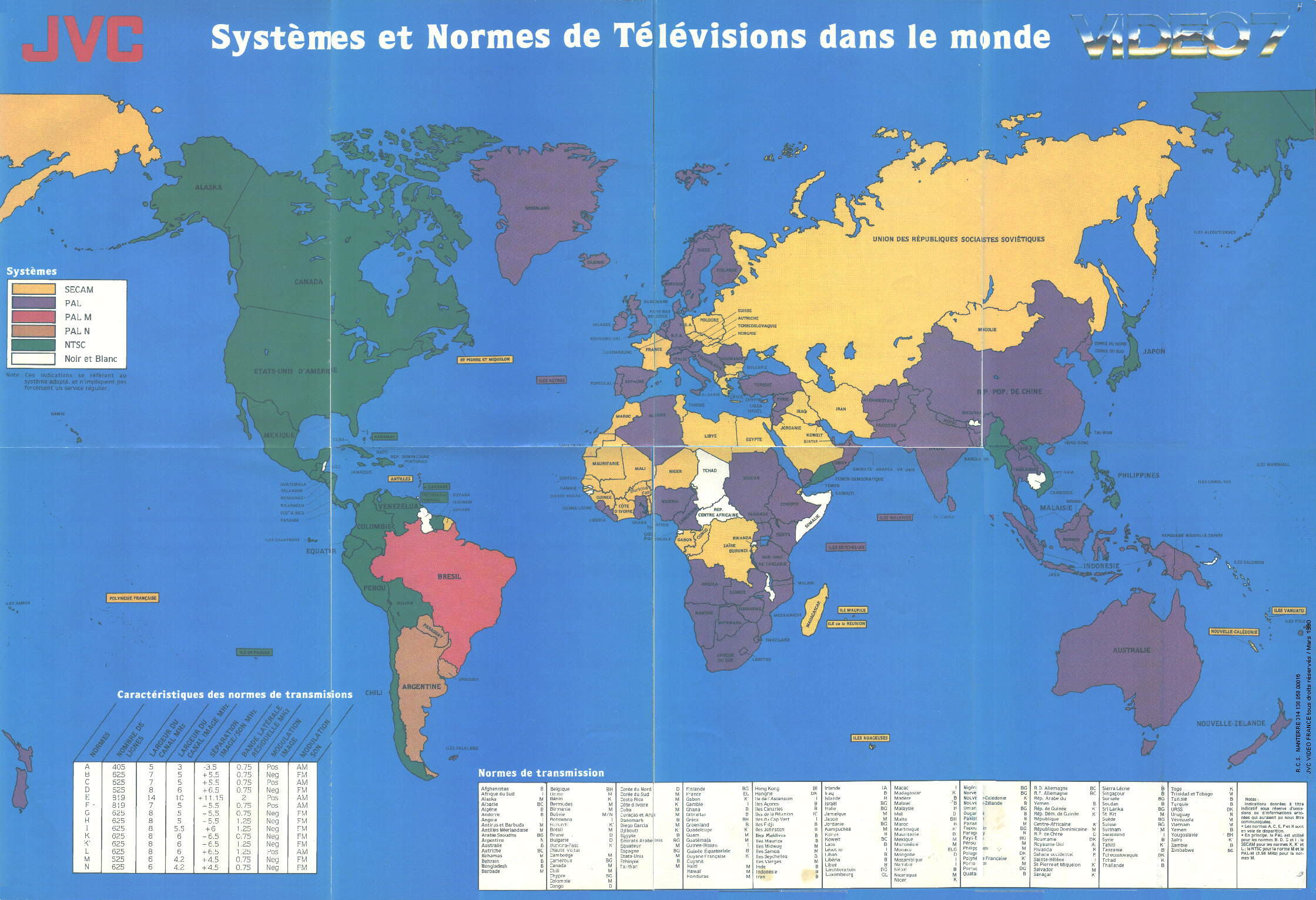

Systèmes et Normes TV Analogiques dans le monde (Poster) Publié dans la revue VIDEO7 N° ? (mars 1990)
Ampli vidéo-synchro 1 (TDA5850)  Publié dans Hobbytronic N°1 et dans Electronique Pratique n°163
Ampli vidéo-synchro 2 (TDA5850)  Publié dans Hobbytronic N°35
Super Sandcastle + H/2 (TDA2595) Publié en novembre 1994 dans la série ETSF Auteur : Hervé CADINOT.
Décodeur SÉCAM 1 (TDA4555) (Décodeur PAL - SÉCAM - NTSC 3.57 ou 4.43 ou PAL 60 vers RVB) Publié dans Hobbytronic N°46 (mai-juin 1995)
Encodeur PAL / NTSC (TDA8501*) IN : YUV+Synchro ou RVB+Synchro, OUT : composite + Y/C. Publié dans Hobbytronic N°42 (novembre 1994)
Ligne à retard 470ns =>330ns Philips (Technique de conversion de la valeur du composant) Publié sur kudelsko.free.fr
Options pour le décodeur SÉCAM Il est possible avec le TDA4555 de forcer le standard d'entré et le passage de la couleur si la salve d'identification est défectueuse. Toutes les indications de ses options sont sur le Datasheet_TDA4555-4556-4557_FR_Hobbytronic_46.pdf Ces options sont indispensables si votre VHS est antérieure à 1981 et/ou de mauvaise qualité.

A venir :
Transcodeur SÉCAM => PAL complet (TDA8395+4661 => TDA8501) (CI en double face, c'est pas le top) Publié dans Elektor N°211 (janvier 1996)
Décodeur SÉCAM 2
(TDA4555 => TDA3501) (PAL/SÉCAM vers RVB avec réglages Lum, Coul, Cont) Publié dans RadioPlans N°480
Décodeur SÉCAM 3 (TDA4565+4665 => TDA3504) (SÉCAM vers RVB avec réglages Lum, Coul, Cont) Publié dans Eprat N°209 Auteur H.CADINOT
Décodeur SÉCAM 4
(partie luminance + l.a.r.) Pour fusionner TDA4555 (déc1) avec TDA3501 (déc2)
Suppréssion de la synchro du signal luminance
(En fait je n'ai fait que "bricoler" l'Ampli vidéo-synchro 2)
Encodeur SÉCAM (TDA8505*) IN : YUV+Synchro ou RVB+Synchro, OUT : composite + Y/C. Publié dans Hobbytronic N°42 (novembre 1994)
* Pour que les TDA8501/8505 puissent gérer la couleur en signal de sortie si votre source est VHS vous devez mettre en service la borne "H/2" mais ATTENTION DANGER !!!  Il est IMPERATIF d'intercaler une résistance de sécurité de 1Kohms au plus près de la borne "H/2" des TDA !!! Et de ne JAMAIS poser la sonde de l'oscilloscope sur la dite borne sous peine de destruction massive du TDA (le moindre court-circuit et vous êtes mort !)
Encodeur PAL (MC1377. Sans l.à.r. Philips) IN : RVB, OUT : composite. Publié en novembre 1994 dans la série ETSF Auteur : H. CADINOT.
Synopsis complet du transcodeur (celui-ci vous aidera à assembler les divers sous ensembles)

Le TDA4555 chez Philips et Grundig :

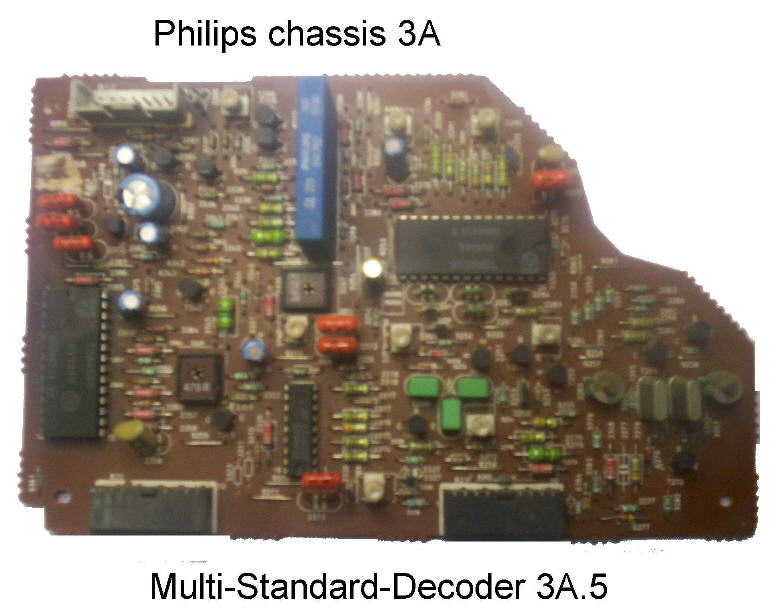

Décodeur PAL - SÉCAM - NTSC 3.57 et 4.43 Dans les chassis 3A de Philips
, carte 3A.5 (Télévisions des années 1990)

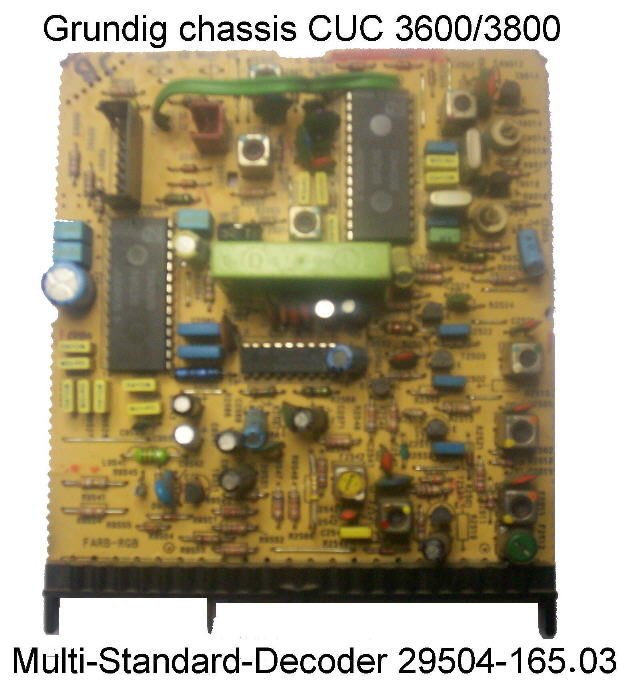

Décodeur PAL - SÉCAM - NTSC 3.57 et 4.43 Dans les chassis CUC 3600/3800 de Grundig
, carte 29504-165.03 (Idem)
Les deux cartes sont amovibles et de conceptions similaires TDA4555 et TDA3505

Le TDA3505 nécessite un signal vidéo de 12Vcc sur l'une de ses pattes pour pouvoir fonctionner et le brochage des TDA3501 et TDA3504 ne sont pas compatibles. Mais les niveaux des signaux d'entrées oui ! Si vous redéssinez le circuit imprimé vous pouvez les adapter.

Pour la fabrication de mon propre transcodeur dans sa version finale j'ai utilisé la carte de Grundig sur laquelle j'ai enlevé et coupé la partie matriçage pour passer directement en YUV.

Notes :
- Les cartes "Décodeurs amovibles" Grundig ne sont pas limité uniquement au chassis précédement cité et il en existe sous différentes versions : Avec ou sans NTSC et TDA4550/4555/4557.
- Idem pour Philips par contre à ma connaissance il n'y a qu'une seule version.

Liens utiles :
Générateur de mires PAL / SÉCAM / NTSC (Trucs et astuces)
Frames perdues lors d'une capture (S)VHS (Trucs et astuces)
http://remy.baligant.net/extracteur.htm convertisseur péritel RVBs vers dub15 RVB H+V pour écran LCD (EL4583CN)
http://www.microelec.patricklecoq.fr Convertisseur VGA => Péritel TV simple
http://jmb15.free.fr site où sont référencés (et parfois en vente) de multiples revues : Hobbytronic, RadioPlans, Électronique Pratique,....

Transcodeurs "tout fait" d'occasion :
Transcodeur PAL / SÉCAM pour 10€ http://www.mon-brikabrak.fr/product.php?id_product=103
Transcodeurs de 15 à 50€ sur http://www.priceminister.com/s/transcodeur
Sur e-bay aussi...

Transcodeur à réaliser soi-même via schéma :

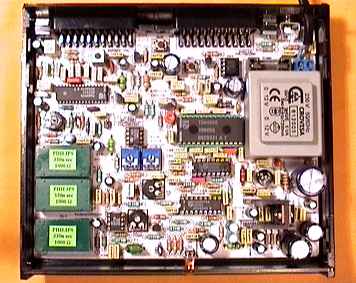

http://kudelsko.free.fr/transcodeur_pal_sec/sommaire.htm Transcodage de la vidéo composite PAL vers SÉCAM et du RVB vers SÉCAM. Cette réalisation emploie des circuits spécialisés Philips et Analog Device.
