SCHÉMA SUPER-SANDCASTLE + H/2


Accueil       Contact (+Mini-Blog Personnel)    Retour page précedente

Pour zoomer cliquez sur les photos

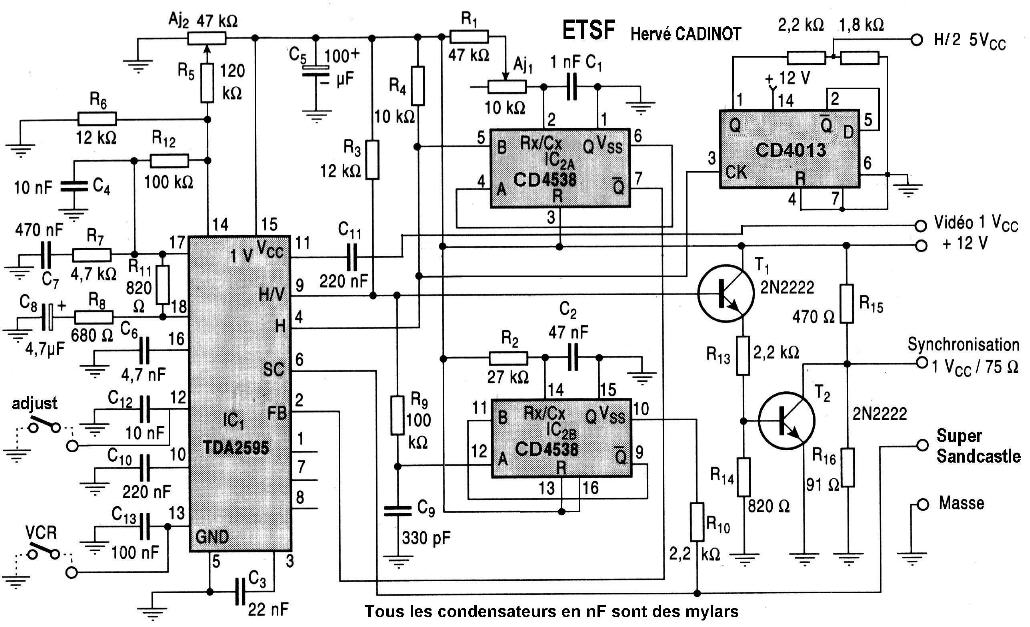

Ce schéma a été publié en novembre 1994 dans la série ETSF, auteur : Hervé CADINOT. Je l'ai un peu modifié (CD4013)
Lien direct vers le site de Hervé CADINOT consacré à ce schéma. Plein d'infos utiles ainsi que le typon d'origine.

Le Super Sandcastle sera utilisé pour le décodeur SECAM (TDA 4555) et le signal H/2 pour l'encodeur PAL ou SECAM (TDA 8501/TDA8505)
Pour le composant Aj1 10Kohms je vous conseille un 25 tours vertical.

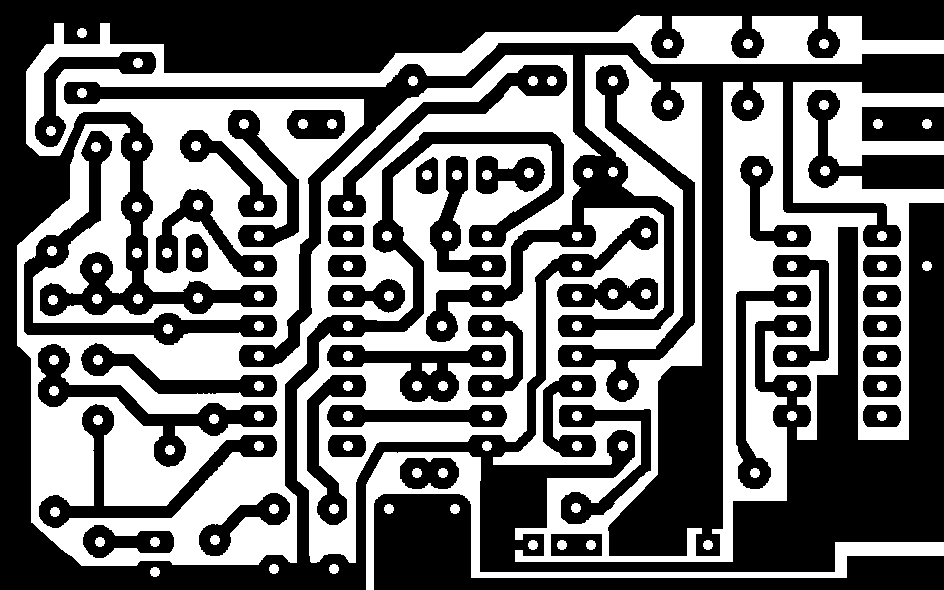

Voici un typon à 300dpi, format : BMP noir et blanc 1bit (compatible avec les imprimantes HP si vous le échantillonnez de nouveau à 200% pour une impression normale ou à 400% pour un impression haute qualité) Malheureusement je n'ai pas de schéma d'implantation de composants à vous donner, il faudra suivre le tracé du circuit et retrouver leurs place vous-même. Il est dessiné côté éléments. Attention la partie des 2N2222 n'a pas été faite sur ce typon.

Au cas que vous deviez faire des retouches aux typons voici les pastilles, il vous suffira d'un logiciel de dessin et de faire des copier/coller
