Un autre ampli vidéo de conception différente est disponible : Ampli vidéo-synchro 2

Pour zoomer cliquez sur les photos

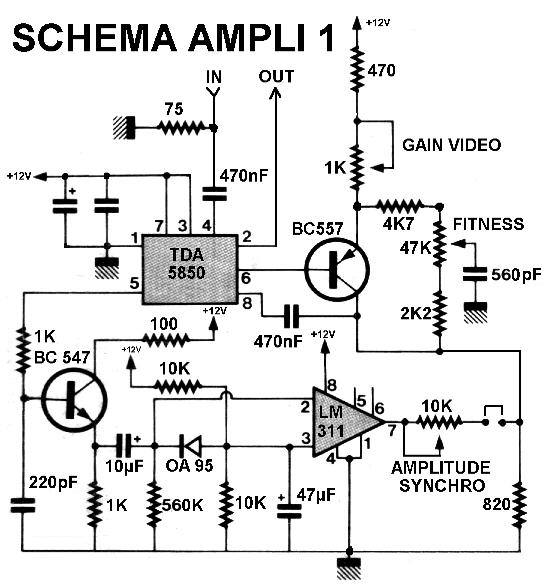

Ce schéma a été publié pour la première fois dans la revue Hobbytronic n°1 (janvier 1991) il a été ensuite amélioré dans Electronique Pratique n°163 et je l'ai moi-même perfectionné (potentiomètre et jumper "amplitude synchro").

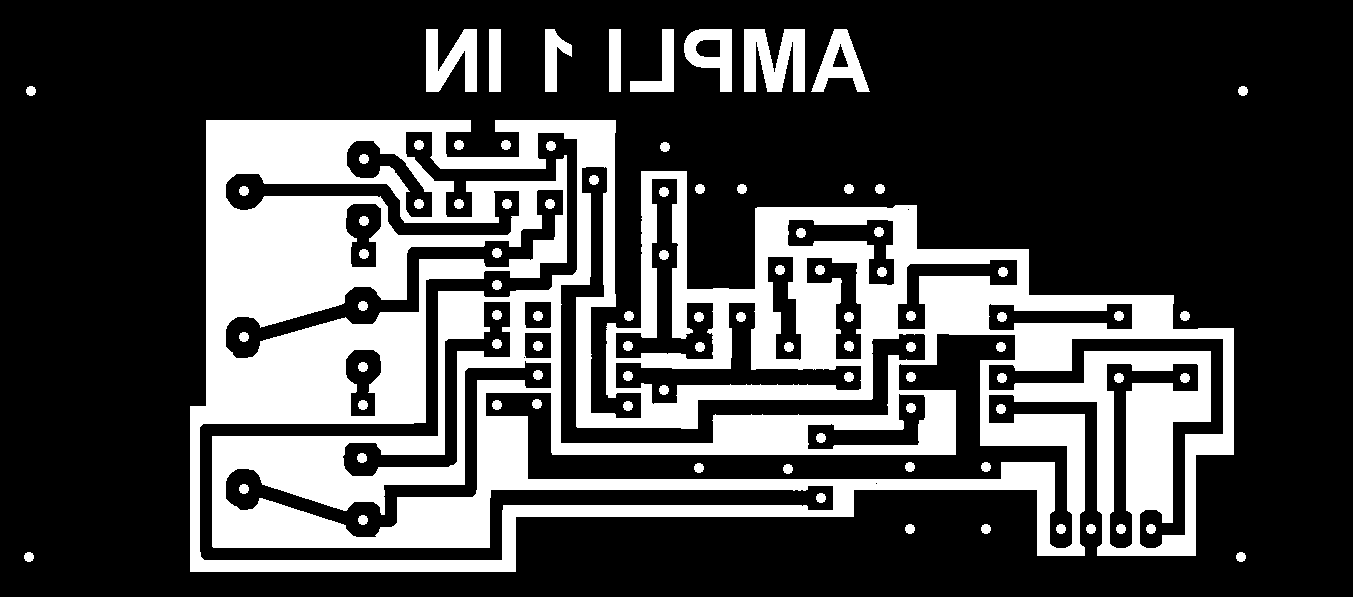

Voici un typon à 300dpi, format : BMP noir et blanc 1bit (compatible avec les imprimantes HP si vous le rééchantillonez à 200% pour une impréssion normale ou à 400% pour un impréssion haute qualité) Malheureusement je n'ai pas de schéma d'implantation de composants à vous donner, il faudra suivre le tracé du circuit et retrouver leurs place vous-même. Il est déssiné côté éléments.

Au cas que vous deviez faire des retouches aux typons voici les pastilles, il vous suffira d'un logiciel de dessin et de faire des copier/coller
