AMPLI VIDÉO-SYNCHRO 2
AMPLI VIDÉO AVEC SUPPRESSION DE LA SYNCHRO
(Date  de création : 06.11.2008. m.à.j. : 16.08.2022)


Accueil       Contact (+Mini-Blog Personnel sur les origines du site)

Un autre ampli vidéo de conception différente est disponible : Ampli vidéo-synchro 1

Pour zoomer cliquez sur les photos

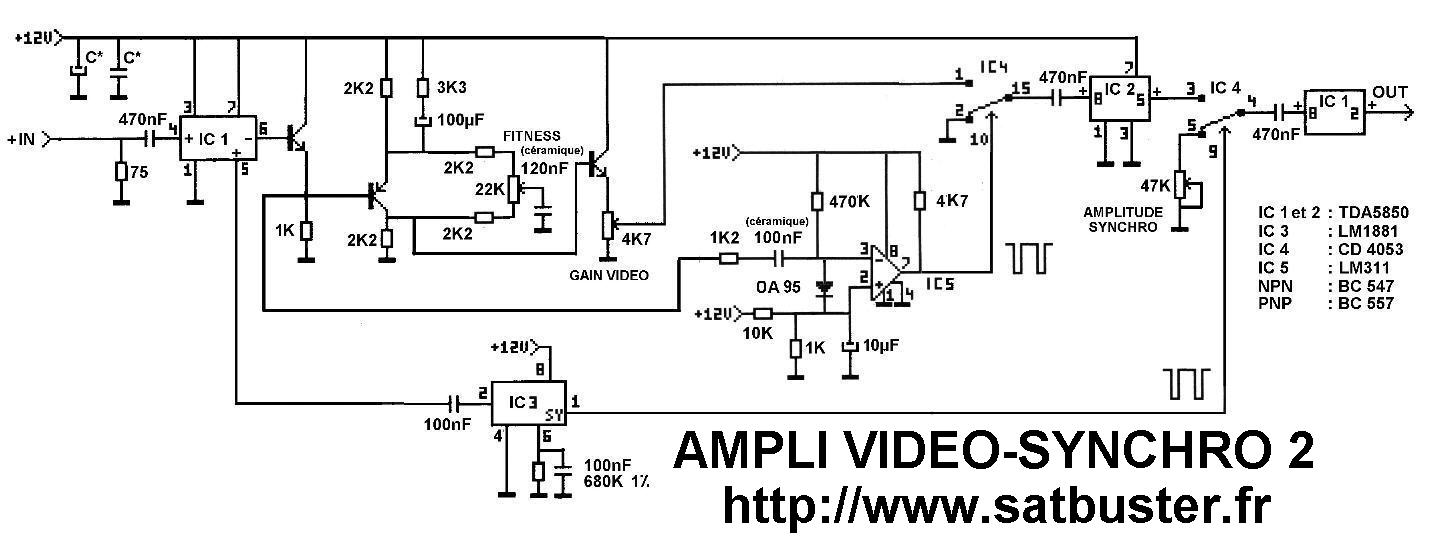

Schéma de l'ampli vidéo-synchro 2 :
Ce schéma a été publié pour la première fois dans la revue Hobbytronic n°35 (mars 1994) et je l'ai un peu modifié (LM1881)
La différence avec l'Ampli vidéo-synchro 1 est que sur celui-ci une fois l'amplitude synchro réglé elle ne bouge pas quelque soit le réglage du gain vidéo.
Le LM 331 supprime la synchro d'origine et le LM1881 réinstalle une synchro "propre".

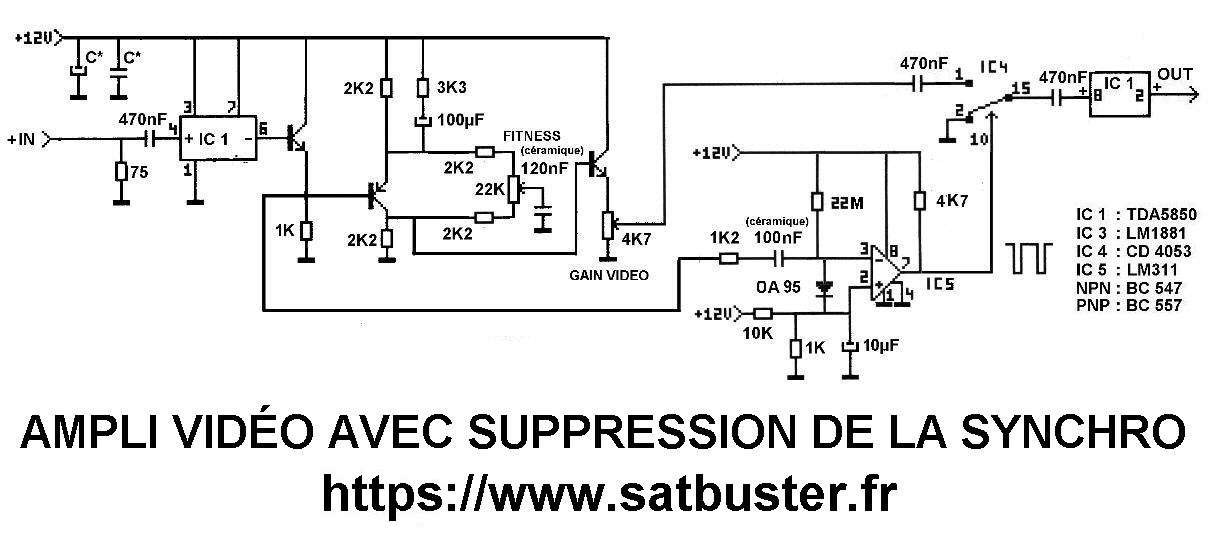

Schéma de l'ampli vidéo avec suppression de la synchro :
En réalité ce n'est qu'une version modifié du schéma de "l'ampli vidéo-synchro 2" afin de pouvoir supprimer le signal de synchro du signal composite tout en gardant le signal vidéo.

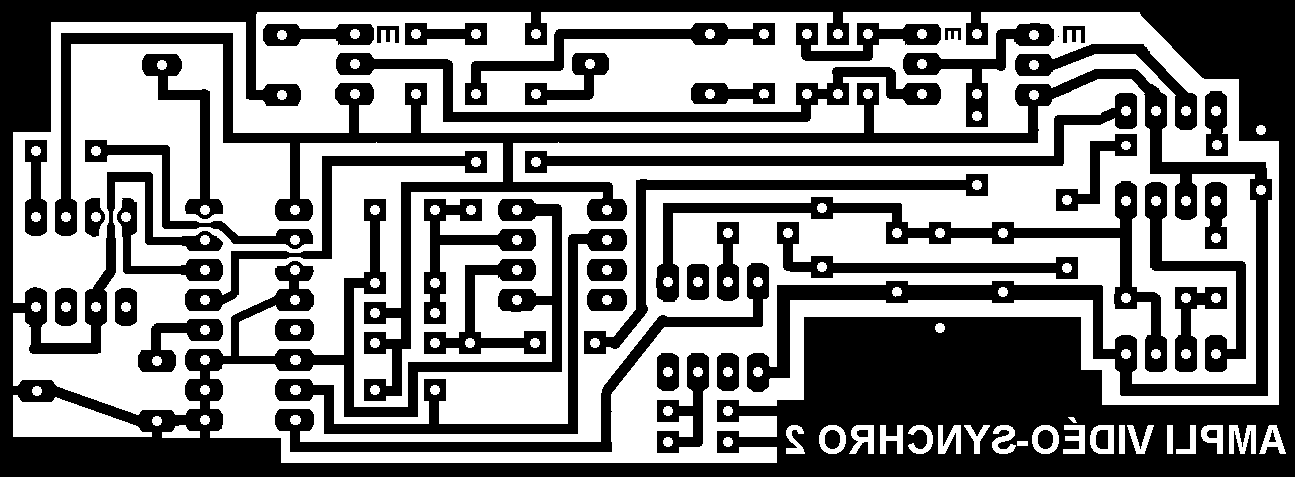

Typon de l'ampli vidéo-synchro 2 :
Voici un typon à 300dpi, format : BMP noir et blanc 1bit (compatible avec les imprimantes HP si vous le rééchantillonez à 200% pour une impression normale ou à 400% pour un impression haute qualité) Malheureusement je n'ai pas de schéma d'implantation de composants à vous donner, il faudra suivre le tracé du circuit et retrouver leurs place vous-même. Il est dessiné côté éléments et la plupart des résistances sont disposées verticalement.

Au cas que vous deviez faire des retouches aux typons voici les pastilles, il vous suffira d'un logiciel de dessin et de faire des copier/coller

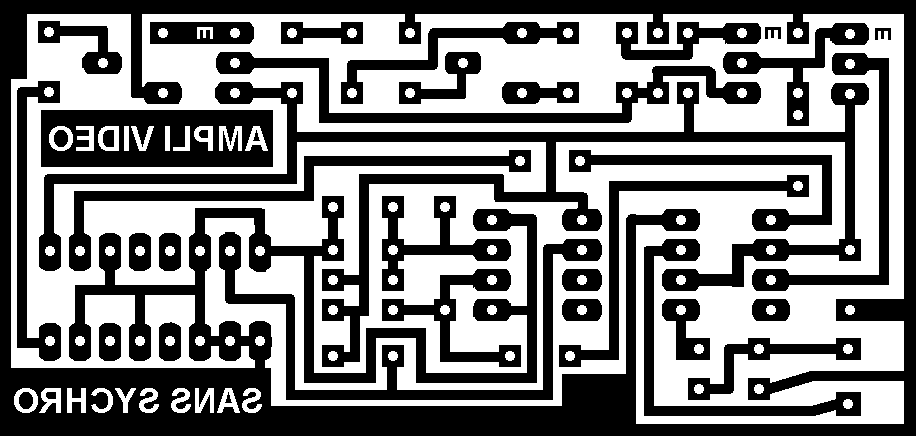

Typon de l'ampli vidéo avec suppression de la synchro :
Idem...
