DÉCODEUR SÉCAM 1 (TDA4555)
Schéma décodeur PAL - SÉCAM - NTSC 3.57 ou 4.43 ou PAL 60 vers RVB

Accueil       Contact (+Mini-Blog Personnel)      Retour page précedente

D'autres liens très utiles pour transformer votre décodeur SÉCAM en transcodeur : Voir page précedente

Ce schéma a été publié dans la revue Hobbytronic N°46 (mai-juin 1995)

Le fichier PDF contient le shéma complet : méthode de réglage, liste des composants avec implantation et les typons :
Decodeur_PAL-SECAM-NTSC_vers_RVB_Hobbytronic_46.pdf (6.6Mo)

En plus du décodeur il y avait le datasheet du TDA4555-4556-4557 en Français :
Datasheet_TDA4555-4556-4557_FR_Hobbytronic_46.pdf (1.7Mo)
Options pour le décodeur SÉCAM : Il est possible avec le TDA4555 de forcer le standard d'entré et le passage de la couleur si la salve d'identification est défectueuse. Toutes les indications pour la mise en œuvre de ses options sont sur le datasheet. Ces options sont indispensables si votre VHS est antérieure à 1981 et/ou de mauvaise qualité.


Note :
Les" lignes à retard analogiques"  sont des composant quasi introuvable dans le commerce. L'endroit où vous pouvez avoir une chance de les dénicher c'est dans les télévisions des années fin 80 / début 90 et/ou dans les anciens "décodeurs pirates analogique" de Canal +  Au fait, ce n'est pas parce qu'un composant n'est pas en vente dans la boutique ligne d'un revendeur qu'il n'est pas possible de le commander...
Ligne à retard 470ns =>330ns Philips.pdf (60Ko) (Technique de conversion de la valeur du composant) Publié sur kudelsko.free.fr



Si vous arrivez à construire le décodeur je conseille fortement d'y adjoindre en amont l'Ampli vidéo-synchro 1. En effet, le signal vidéo composite est divisé vers trois directions à l'entrée du décodeur :  module super-sandcastle, module chrominance, platine luminance/synchro. De ce fait, amplifier le signal vidéo composite est primordial pour conserver une qualité optimale en sortie du décodeur.

Le montage possède également un module pour générer le signal de Super Sandcastle
à base d'un TDA2593 mais je le trouve moins performant que celui avec le TDA2595
Super Sandcastle + H/2 (TDA2595)

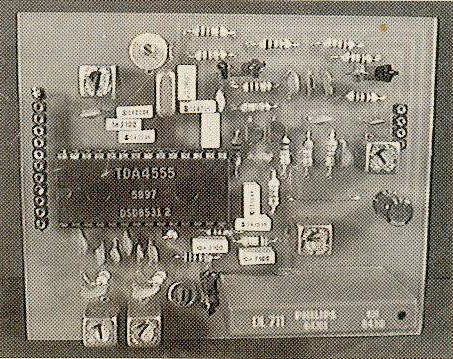

Voici un aperçu d'une partie du montage : le module "Chrominance" du décodeur sécam avec son TDA4555
