Les lignes à retard Philips de 330ns sont de plus en plus difficiles à se procurer dans le commerce.
 En revanche, on peut se procurer sans peine les modèles 470ns.
Disponibles chez plusieurs distributeurs tels que Sélectronic, Go-Tronic, etc....
Si les l.a.r. ne sont pas
disponibles
dans les boutiques en ligne, une commande écrite ou par téléphone reste possible.

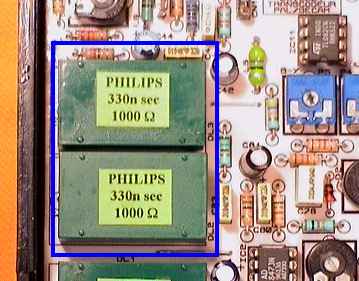

Ligne à retard Philips


Voici  une méthode vous permettant de transformer une ligne à retard de 470ns en une ligne à retard de 330ns.

 La procédure est un peu fastidieuse mais elle fonctionne très bien.
Commencez par acheter les modèles 470ns
 en lieu et place de vos 330ns.  Démontez le capot protecteur (de couleur verte généralement) de la ligne à
 retard bobinée.  Allez-y doucement afin de ne pas endommager le bobinage enrobé d'une fine pellicule de cire.

L'apparence des deux bobines parallèles reliées entre elles peut se représenter comme cela :

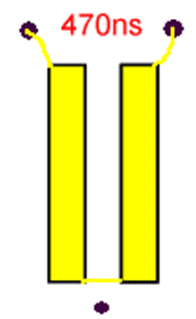

Diagramme l.a.r 470ns

Munissez-vous d'une petite pince brucelles et d'une loupe à fort grossissement.
Vous allez devoir débobiner une des deux bobines (n'importe laquelle)  en retirant 1,3 cm d'épaisseur de spires.
Lorsque l'épaisseur est atteinte, relier le fil très fin au plot de soudure initial comme ci-dessous :

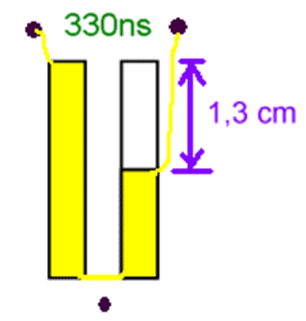

                               Diagramme l.a.r. 330ns

Après ce travail d'horloger, assurez-vous d'obtenir entre les deux plots extrêmes des bobines
une résistance comprise entre 200 et 400 ohms.

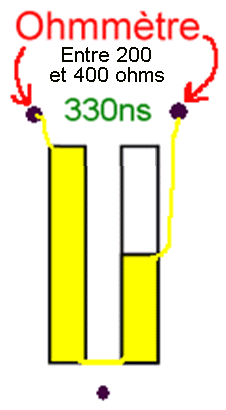

          Diagramme l.a.r. test ohmmètre


Si les mesures sont concluantes, vous pouvez replacer le capot protecteur de couleur verte.
 L'opération est terminée, vous avez désormais entre vos mains une ligne à retard de 330ns.


     Bien que ce travail demande un peu de la patience et de la dextérité, la procédure
donne de très bons
résultats  en pratique.  Jadis cette méthode était couramment
 employée lors de la mise au point de prototypes télévisuels...
