Schéma encodeur PAL / NTSC 3.75 ou 4.43 ou PAL 60

Accueil       Contact (+Mini-Blog Personnel)       Retour page précedente

D'autres liens très utiles pour transformer votre encodeur PAL en transcodeur : Voir page précedente

Ce schéma a été publié dans la revue Hobbytronic N°42 (mai-juin 1995)

Le fichier PDF contient le shéma complet : méthode de réglage, liste des composants avec implantation et les typons.
Encodeur_RVB_vers_PAL-NTSC_Hobbytronic_42.pdf (1,7Mo)
En plus du décodeur il y avait le datasheet du TDA8501 en Français :
Datasheet_TDA8501_FR_Hobbytronic_42.pdf (3Mo)
Datasheet_TDA8501_EN.pdf (200Ko)

Note :
Les" lignes à retard analogiques"  sont des composant quasi introuvable dans le commerce. L'endroit où vous pouvez avoir une chance de les dénicher c'est dans les télévisions des années fin 80 / début 90 et/ou dans les anciens "décodeurs pirates analogique" de Canal +  Au fait, ce n'est pas parce qu'un composant n'est pas en vente dans la boutique ligne d'un revendeur qu'il n'est pas possible de le commander...

Pour que le TDA8501 puisse gérer la couleur en signal de sortie si votre source est VHS vous devez mettre en service la borne "H/2" mais ATTENTION DANGER !!!  Il est IMPERATIF d'intercaler une résistance de sécurité de 1Kohms au plus près de la borne "H/2" du TDA !!! Et de ne JAMAIS poser la sonde de l'oscilloscope sur la dite borne sous peine de destruction massive du TDA (le moindre court-circuit et vous êtes mort !)

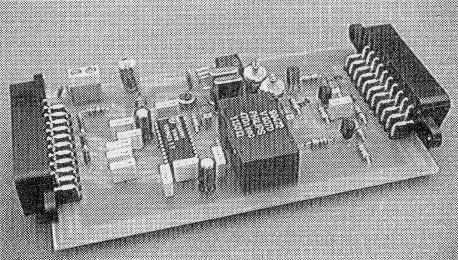

Voici un aperçu du montage : le module "encodeur" avec son TDA8501

Encodeur PAL / NTSC
