Modifications à faire sur la parabole pour câbler
toute la maison en montage classique
(m.à.j. : 19.02.2013)

Accueil       Contact (+Mini-Blog Personnel)

AVERTISSEMENT :
L'installation ou la modification d'une parabole nécéssite certaines capacitées (Attention aux accidents domestiques). Si vous avez des doutes faites appel à un ami ou à un professionnel.

NOTE 1 : Si vous êtes locataire demander la permission à votre propriétaire pour toutes modifications / installations. Normalement il n'a pas le droit de vous l'interdire mais un arrangement à l'amiable est préférable à un litige lors de la restitution de la caution. S'il rechigne proposer lui (par exemple) de laisser l'installation en état de marche pour le prochain résident.

NOTE 2 : Pour une installation plus complexe il y a les multiswitchLes multiswitch vont de 1 à 4 LNB+TNT et de 4 à X sorties

MODIFICATIONS :

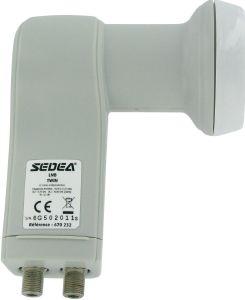

La première étape est de remplacer la LNB à 1 sortie par une LNB à 2, 4 ou 8 sorties universelles indépendantes (LNB de 20 à 120Euros). Il faut juste changer la tête, la parabole ne bouge pas !!!

ATTENTION : Il existe 2 types de LNB à 4 sorties :
1) Les
QUAD = 4 sorties universelles indépendantes.
2) Les
QUATTRO = 4 sorties spécifiques. Uniquement pour multiswitch

parabole lnb2 lnb4 lnb8

Il n'est pas nécéssaire d'installer 2 paraboles si vous voulez Astra et Hot-bird (2 satellites proche de 6°) pour cela il existe des paraboles dont la fixation de la flèche est conçu pour 2 LNB (voire plus) ou, plus économique si vous êtes déjà équipé c'est le support 2 LNB universel, existe en plastique ou en aluminium.
Expérience personnelle : le choix de la matière du support dépend du poid des 2 LNB et de la solidité présumé de la fixation d'origine de la flèche.

Si vous êtes en 2 LNB il vous faudra un commutateur DISEQC (voir plus bas)



Il faut maintenant relier les sorties de la LNB vers les entrées des démodulateurs avec des fiches "F" et du câble coaxial.
Note : Si votre LNB a des connecteurs "plaqué OR" je conseille vivement de choisir des fiches "F" aussi "plaqué OR". Ce choix est tout particulièrement conseillé si votre parabole est en hauteur et difficile d'accès. Le fait que cette partie soit en "plaqué OR" espacera d'autant la fréquence de la maintenance.

fiche F fiche F Plaqué OR cable-coax

Astuce :  Clé pour monter les fiches F (prix dérisoire, ça ne vaux pas le coup de s'en priver)
Très pratique : vissez votre fiche F sur cette clé et vissez le tout sur le câble. Une fois en place, dévisser votre clé et le tour est joué ! Evite bien des ampoules, quand on met en œuvre LNB, cordons, multiswitches ...
Expérience personnelle : la clé n'est pas toujours efficace parfois la fiche F entre comme dans du beurre à la main et d'autres fois la clé pour fiche F tourne dans le vide (la fiche F ne veux pas aller se visser sur le câble) 1/10 de mm en plus ou en moins que se soit sur la fiche ou le câble et c'est la pince universelle qu'il faudra utiliser parce que même à la main ça ne marche pas.

Clé_fiche_F  (Photo non contractuelle)

Le tirage de câbles :

1) Le tirage de câbles simple : faire des trous dans les murs, coller les câbles sur le plaintes, les montant des portes, ramper dans le grenier...ça c'est la galère.
Certes des câbles qui pendent du plafond ou qui rampent sur les murs ce n'est pas très jolie au quel cas il y a une autre solution (2).

2) Utilisation des câbles coaxaux déjà existant (terrestre/TNT+FM) : il existe toutes sortes de coupleurs (terrestre/SAT, avec ou sans Disecq. 10 à 30 Euros). Si vous raccordez votre antenne terrestre à l'entrée (prévu à cet effet) du coupleur, il vous faudra obligatoirement utiliser des découpleurs (de 6 à 15 Euros/pièce voire + de 30 si c'est de la marque et encore + si le design est exotique). Ce sera peut être un peu plus cher mais ça vous évitera de détériorer la maison.
Note : assurez vous que ces câbles pré-installé soient de qualité satellite.

prise_tv-sat-fm prise-encastrable_tv-sat-fm coupleur-decoupleur_tv-sat-fm coupleur/disecq
modèle a) découpleur SAT / TV / FM en boitier mural (si votre câble est collé sur les murs)
modèle b) découpleur SAT / TV / FM en boitier mural encastrable (si votre câble est pré-installé dans les murs)
modèle c) coupleur/découpleur SAT / TV ou FM en boitier fiche F (si votre câble traîne au sol ou pend du plafond)
modèle d) coupleur/disecq SAT/ TV + FM en fiche F (à fixer sur le mât ou dans le grenier)

3) Pour le tirage des câbles rien ne vous empêche de faire un mélange des deux méthodes.

Note : Si vous faite une câblage en double tuner avec 2 LNB voire plus avec cette méthode : les LNB devront être raccordées de façons identiques aux deux commutateurs disecqs (LNB1 = Entée A du commutateur 1 et 2, LNB2 = Entrée B du commutateur 1 et 2,...) Comme les commutateurs ont été raccordés de façons identiques les deux sorties peuvent aller indifféremment sur les entrées 1 et 2 du démodulateur. Cependant il faudra paramétrer le démodulateur en conséquences avant de faire une recherche des chaînes.

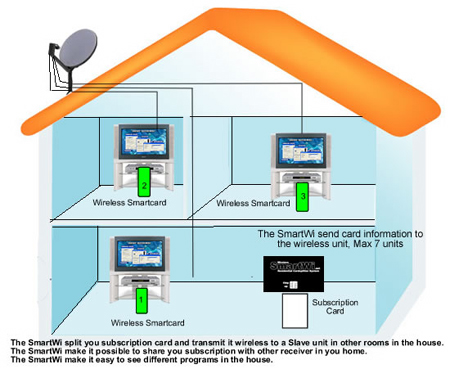

Au final ça devrai donner à peu près ceci :

smartwi_sat-diagram
