Transfert vidéo HDMI vers PC
(Date de création : 03.08.2015, m.à.j. : 31.01.2023)



Accueil       Contact (+Mini-Blog Personnel sur les origines du site)



Résumé :
- Transfert résussi d'une vidéo en 1920x1080 via le câble HDMI vers une carte d'aquisition HDMI grâce à un petit "gadget".
- Ce tuto est aussi compatible avec les lecteurs Bluray, les offres : Canal+, Canalplus, CanalSat, CanalSatellite, MyCanal, Fransat, BisTV, TNTsat, les décodeurs TV ADSL/Fibre des fournisseurs d'accès internet : Orange, SFR, Bouygues, Free,... et les consoles de jeux : Xbox, PlaySation, Nitendo...
- ATTENTION :  Ce tuto est incompatible avec la 4K... du moins pour l'instant, il faut laisser le temps aux "bidouilleurs" de trouver une parade...


Transfert vidéo via le câble Péritel :
- La fiche HDMI est protégé par le système anti-copie HDCP donc la seule solution qu'il vous reste pour faire des sauvegardes c'est de relier votre terminal par le câble péritel à votre enregistreur DVD de salon mais la perte de qualité sera énorme : Le Full HD 16/9 est converti en SD 4/3 Letter Box C'est comme comparer le vrai tableau de la Joconde et une reproduction sur une carte postale...


Transfert audio via le câble SPDIF :
- Il existe des cartes audio avec une prise entrée SPDIF mais si son prix est bas (50 Euros) elle n'enregistrera qu'en 2.0. Pour capturer en 5.1 voire en 7.1 le prix de la carte serai prohibitif, plusieurs centaines d'Euros, et rien ne dit qu'il n'y a pas un système de protection anti-copie dans cette connectique aussi...


Dernières news :
 03/08/2015 :
- Lors de la mise au point de mon transcodeur Sécam <=> Pal j'avais remarqué un effet secondaire inattendu. En passant par les signaux intermédiaires YUV la protection Macrovision restait active mais quand je passais en RVB elle s'annulait. Alors j'ai eu l'idée de passer en HDMI=>VGA et je suis allé sur le net voir un peu le matériel disponible et j'ai trouvé une carte d'acquisition avec une entrée VGA... J'ai acheté tout le nécessaire pour faire des tests (environs 200 Euros) malheureusement ça ne marche pas, la protection HDCP reste active.
- Ce qui m'a motivé c'est que je viens d'enregistrer sur le disque dur de mon terminal CanalReady un film d'auteur : Lady Oscar diffusé sur OSC GÉANTS en HD. Ce film ne sera probablement jamais édité en Bluray alors j'aimerai le sauvegarder. Pour info : Il est disponible en DVD dans un Coffret collector spécial Jacques Demy... mouais... 100€ (neuf) pour un seul film et en SD, la bonne blague... quoique : L'ironie de l'histoire c'est que c'est ce même film qui a été mon premier DVD-Vidéo en Juin 2001 (ARTÉ 4/3 letter box) via une carte tuner numérique DVB-s et cela m'avait coûté 1500 € et je n'ai pas compté dans ce montant le prix du PC. Dans l'absolu si vous êtes fasciné par la période Louis XVI / Marie-Antoinette je vous recommande ce film et même l'animé (attention au format inhabituel des coffrets de la dernière édition). Un résumé disponible sur : Bande Annonce M6 (Animé / Film / Manga / 3'47") Si la BA vous a plu vous pouvez voir le film sur YouTube (Durée 2 Heures et uniquement en Version Anglaise Sous-Titrée Français).

16/10/2016 :
- Mise à jour de mon expérience avec le distributeur HDMI (le gadget qui permet de craker la protection HDPC).
- J'estime mes dépenses (étalées sur 1 an) en matériels et logiciels à 2000 € rien que pour envisager de faire ce p*t**n de Blu-ray de Lady Oscar en HD ! Ouais ! Je vous entends penser d'ici : "Satbuster est fou !" .

22/10/2016 : Le transfert de "Lady Oscar en HD" du terminal vers le PC via le câble HDMI c'est bien déroulé.

16/05/2018 : Je n'ai pas avancé dans la réalisation de mon Blu-ray-Vidéo. Aujourd'hui je n'ai fait que des mises à jour mineures.

26/05/2018 : J'ai un peu avancé dans la création de mon premier Blu-ray-Vidéo en recommençant tout depuis le début.

12/08/2018 : J'ai presque fini le Bluray-Vidéo...

12/07/2019 : Mises à jours mineures

31/01/2023 : ATTENTION 1 : Le distributeur HDMI décrit si-dessous est de plus en plus difficile à dénicher. Ex: Sur Ebay il faut visiter plusieurs pages avant d'en trouver un !
31/01/2023 : ATTENTION 2 : Il se peut, suivant le vendeur, que vous aurez besoin d'acheter en supplément une alimentation USB 5V 2A.
31/01/2023 : Oups, J'allais oublier : Ça fait longtemps de j'ai terminé le Blu-ray-Vidéo de Lady Oscar


Transfert vidéo vers PC via le câble HDMI :

La carte d'acquisition : Exemple : En interne : Hauppauge Colossus 2 (celle que j'ai choisi) / Externe : Hauppauge HD PVR 2 Gaming Edition.

L'indispensable : Distributeur HDMI (switch 1 entrée / 2 sorties)

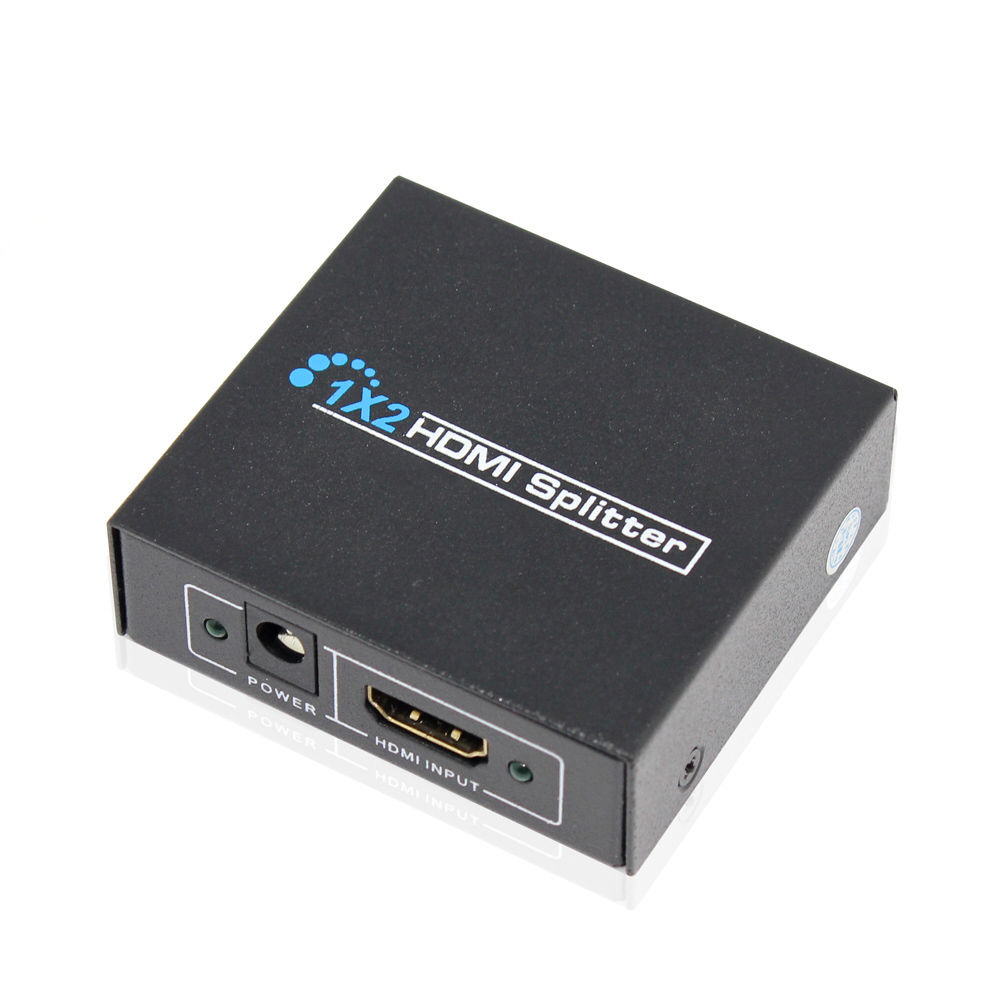

- TBS® 2215. D'après cette page ce modèle peu faire sauter la protection HDCP du câble HDMI (Je le confirme)

Note : Le boîtier est plutôt "chaud" quand il est allumé, je vais voir à trouver un solution pour l'aéré un peu car la chaleur et les composants électroniques ne font pas bon ménage.

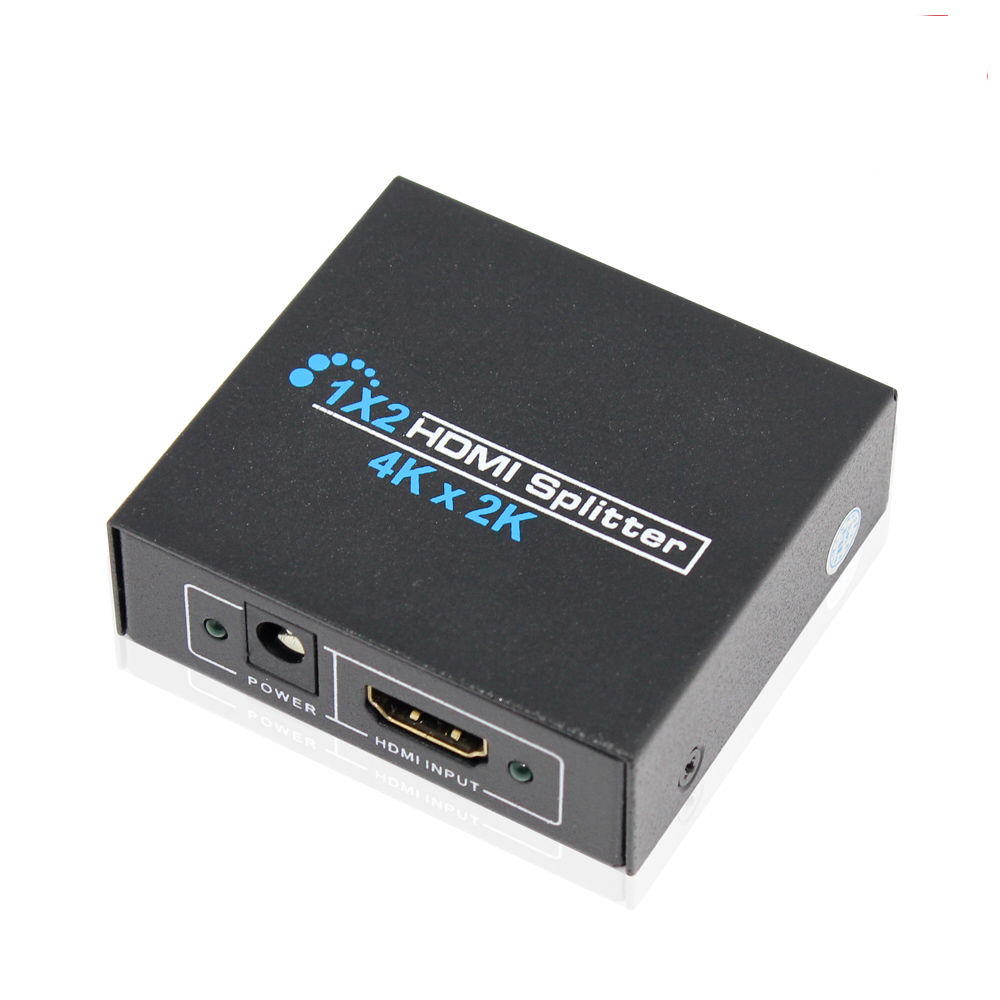

- TBS® 2212. Même fabriquant mais le 2212 gère la 4K x 2K. (HDCP Killer non confirmé)

- Mots clés pour trouver ce produit sur Ebay : "TBS® 2215 / 2212" ou "Splitter HDMI" ensuite vous vous basez sur les photos et leurs sérigraphies.



ATTENTION : L'ordre de branchement des fiches "SORTIE 1" et "SORTIE 2" est primordial !!! => Raccordez la "SORTIE" 1 à la TV et la "SORTIE 2" au PC. Si vous faites l'inverse le switch sera fréquemment instable, le protocole HDCP peut s'interrompre lors de l'extinction / rallumage de la TV ou du terminal, la solution est de débrancher / rebrancher (attendre 5 à 7 secondes) la fiche HDMI à l'entrée du switch autant de fois que nécessaire jusqu'au retour de l'image et du son. Additif : N'oubliez pas que le distributeur contient un programme informatique et comme tous les programmes informatiques il peut planter ! Pensez à faire une redémarrage secteur général (tous les appareils) avant d'imaginer un grosse panne (faire cette procédure de temps en temps en préventif peu s'avérer utile).
Observations supplémentaires : (Si vous avez fait les bon branchements du distributeur HDMI)
1) Lors de l'allumage du PC le distributeur "décroche" 4 à 8 secondes sur la TV puis l'image revient.
2) Il y a un décalage de temps sur les écrans (image+son) entre la TV (temps réel) et le PC (temps retardé par rapport à la TV et aux réactions du terminal via sa télécommande). Mon premier conseil est de juste couper le son de la TV (pas d'éteindre la TV) et de vous concentrer que sur le PC lorsque vous faites des captures.

Les câbles HDMI : (Indispensables pour pouvoir intercaler le distributeur HDMI)
2 cordons mâle / mâle.
Choisissez des câbles de qualité supérieure même si le prix est plus cher d'autant plus si le câble à relier au PC est long.

DANGER : IL EST IMPÉRATIF de débrancher le distributeur HDMI et de raccorder votre terminal/démodulateur satellite directement à votre TV si vous ne vous en servez pas !!! J'ai été victime de 2 sinistres de foudres consécutifs. La foudre est entrée par la tête de parabole (LNB) et est ressortie par le câble HDMI du terminal, les dégâts ont été énormes et en cascades (plus de détails ici)


Résultats des tests :

Paramètres de Sortie HDMI du Terminal :
Vidéo :
576i/p => Inutile car toutes les chaînes Canal sont en HD 1080i et 2 ou 3 sont en 4K 2160i
720i/p => Idem
1080i  => À sélectionner en priorité ! Astuce : Mettre la "P.Size" de la télévision sur "ajusté à l'écran" au lieu de "16/9". Vous gagnerez quelques pixels de plus au visionnage.
Auto   => Utile si vous captez des chaînes étrangères dans la mesure où cela peu aider à mieux détecter la résolution des dites chaînes (touche "info" de la télécommande de votre TV) et à mieux configurer le logiciel de capture. Mais modifier les paramètres de captures à chaque fois demande de la dextérité.

Audio :
PCM   => Oui + niveau du volume au maximum !
SPDIF => Non car l'audio en SPDIF ne fonctionne que sur une poignée de chaînes comme GameOne, ABsat, Infos... (sur un terminal MyCanal)

Autre :
En toute logique si vous êtes équipé en 4K le distributeur HDMI simulera au près de votre terminal la présence d'une TV HD même si celle-ci est 4K. La vidéo à l'écran sera en HD et votre capture aussi. Pour retrouver la qualité 4K il vous suffira de débrancher le distributeur et de raccorder votre terminal directement à votre TV avec un petit raccord HDMI Femelle/Femelle.

Test :
Terminal => Distributeur => Acquisition : OK en HD


Les paramètres de captures en HD :

Technique optimisé pour la création de Bluray-Vidéo !

Bitrate Calculator (Freeware) J'ai dû en essayer plusieurs avant d'en trouver un simple d'utilisation.

1ère étape : Transfert du film de Lady Oscar en HD (diffusé sur OCS GÉANTS en juillet 2016) dont j'ai fait l'éloge un peu plus haut dans les dernières news. Film : 1h58min, Bonus : 4min00sec. Total : 2h02min.

Format de fichier de capture : *.ts. Résolution : 1920x1080. Framerate : 25i. Ratio : 16:9. Bitrate Vidéo Constant : 14 Mb/s. Bitrate Audio : MPEG-1 Layer II 384 Kb/s - 48Khz. Taille estimé du fichier final donné par le Bitrate Calculator  : 12553 MB. Le résultat après le coupage des parties indésirables est quasi conforme aux prévisions et rentre sans problème dans un BD-R simple couche (23450 MB).

Note 1 : Les paramètres que j'ai choisi pour mon film sont les paramètres "maximaux" supportés par ma carte d'acquisition.
Note 2 : Le codec audio pour la création de Bluray-Vidéo est le AC3 ou le WAV alors vaut mieux choisir le MPEG-1 Layer II (MP2) au lieu du AAC ( Le MP2 = AC3 2.0).

Pourquoi un Bitrate Vidéo Constant : 14 Mb/s alors que le Bitrate moyen des chaînes satellite n'est que de 4,6 Mb/s ? (Voir le taux de Bitrate de : OCS GÉANTS)
a) La prise HDMI ne transmet le signal qu'en "décompressé" donc la carte d'acquisition HDMI "recompresse".
b) La compression d'un signal vidéo fait avec un encodeur en temps réel valant des dizaines de milliers d'Euro n'a rien à voir avec la compression d'une carte d'acquisition à 150€ !

RECOMMANDATIONS : Avant toutes captures désactiver le "time-shift" de la carte d'acquisition et choisissez impérativement le mode "Bitrate Vidéo Constant" ! Sans quoi le processeur va manquer de ressources et votre fichier "Capture.ts" pourrai contenir des bugs, des pixellisations, de manque de fluidité par endroit à la relecture surtout dans les scènes où il y a des arrières plans noir et/ou les fondus enchaînés noir... Lors de mes essais avec le film de Lady Oscar HD j'en ai fait l'amère expérience, je croyais que le problème venait des fichiers sur le disque dur du terminal (je l'avais enregistré en double exemplaire par précaution) mais c'était un mauvais choix des paramètres de captures => Bitrate Vidéo Variable.

Lien utile : Pour connaître les paramètres MPEG-2/4 d'une chaîne (Lien direct, débits audio/vidéo, résolutions SD/HD/4K)


Edition H264 et Authoring Bluray :
- Les chaînes de TVs diffusent en H264 Entrelacé et la norme Blu-ray-Vidéo est en Progressive donc vous êtes obligé de recompresser votre capture vidéo.

- Voir : Édition H264 et Authoring Blu-ray.  En réalité le lien renvoi vers l'édition de fichiers capturés en *.ts via une carte tuner numérique. Cette technique se transpose parfaitement pour les captures HDMI en *.ts excepté pour la VM, dans ce cas là vous devez configurer votre terminal ou en début de lecture du fichier en VM avant de faire votre capture.

2ème étape : Coupage des parties indésirables "basique" via un Freeware (I-Frame) : Tests : Pas térrible les Freewares... voire inutilisable...
2ème étape : Coupage des parties indésirables "pro" via un Logiciel Payant (Any-Frame) : Tests : Parfait !
3ème étape : Édition/recompression via un Logiciel Payant (Obligatoire) : Tests : Parfait ! De plus faire un Désentrelacement et sortir le fichier en Progressive améliore la qualité de l'image.
4ème étape : Authoring Blu-ray via un Logiciel Payant : Tests : Pour un seul fichier vidéo je ne fait jamais de menu, donc je n'ai pas d'avis à donner.
5ème étape : Confirmation de gravure du Blu-ray-Vidéo via un Logiciel Payant : Tests :  Avec Néro Burning Rom c'est parfait !
6ème étape : Création d'une jaquette pour le boîtier du Blu-ray-Vidéo. Tests : J'en avais déjà fait une pour le DVD-Vidéo alors je vais la reproduire à l'identique.
7ème étape : Me prendre en photo avec le Blu-ray-Vidéo et la déposer sur cette page... Pas mégalo le mec Désolé... Ce n'est pas à l'odre du jour.


Pour l'histoire :
J'avais déjà capturé le film de Lady Oscar lors de sa diffusion sur ARTÉ en Juin 2001 via une carte tuner satellite numérique (480x576 4/3 Letter Box) et... à l'époque il fallait plus de 30 heures de calculs (en 2 pass) à mon Pentium III 800Mhz pour le convertir en résolution DVD (720x576 4/3 Letter Box). Le pire est que j'ai dû m'y reprendre à plusieurs fois pour trouver le bon Bitrate Vidéo afin de remplir au maximum le DVD-R de 4,7Go. Maintenant avec mon Core i7 6éme génération 4Ghz convertir le même fichier n'a pris que 14min et 29sec avec des HDD Sata III ! (Avec des SSD MVMe M.2 : Les SSD sont censés être bien plus rapide que les HDD mais pour ce film ça a été quasi pareil). C'est fou, non ??? Additif  20-12-2019 : La carte mère de mon Core i7 6éme génération m'a lâché. Pour une raison de configuration afin d'installer 5 SSD MVMe M.2 j'ai acheté une carte mère de 8/9ème génération avec le CPU qui va avec : Un Core i9 9900KS 5Ghz + 64Go de RAM 3200Mhz. Le temps de compression gagné pour ce même fichier est négligeable mais pour les autres (captures HDMI ou DVB-T) passer de 5 HDD SATA III à 5 SSD MVMe M.2 il y a autant de différence qu'entre le jour et la nuit. Combien ça coûte un PC aussi performant ? Au prix du neuf, comptez au minimum 3000€ en composants informatiques, à cela il vous faudra aussi ajouter le prix des licences des divers logiciels...
