Programmateur pour PC à base d'un Dédra 05221

Programmateur ON/OFF pour PC à base d'un Dédra 05221
(Date de création 12.08.2015, m.à.j. : 26.02.2020)

Dernières news :

12.08.2018 : Parafoudres / Parasurtenseurs / Sinistre de Foudre (Tout est dans le titre) J'en recommande vivement la lecture ! Mon terminal CanalSat (Démodulateur satellite) couplé à mon PC "Tuner TNT (Télévision Numérique terrestre) / Captures HDMI via un Switch ont été endommagé ! Le flashover de l'éclair était entrée par la LNB (tête de la parabole) et s'en est suivi une réaction en chaîne...

26.02.2020 : Mises à jours.

Introduction :
Possédant un PC exclusivement monté en "Tuner TNT (Télévision Numérique terrestre) / Captures HDMI via un Switch un jour s'est posé le problème de pouvoir faire des enregistrements programmés en TNT. Le logiciel le permet mais j'étais obligé de laisser le PC allumé 24h/24. Étant doué pour la réalisation de montages électroniques j'ai conçu un appareil qui me donne la possibilité de programmer l'allumage et l'extinction du PC.

Pour l'histoire si j'ai construit ce programmateur c'est parce que le PC est dans ma chambre, je ne pouvais donc pas le laisser allumé 24h/24 (trop bruyant) ou mettre mon réveil à des heures impossibles et les économies d'énergies ainsi faites ne sont pas négligeables

ATTENTION : Lors de votre installation de Windows vous devez faire en sorte de ne pas créer de mot de passe : Vous devez laisser cette étape "vide" et cliquer sur "suivant". Si vous avez créer un mot de passe pas de soucis À chaque problème sa solution, tutoriel ici.

Mon invention :

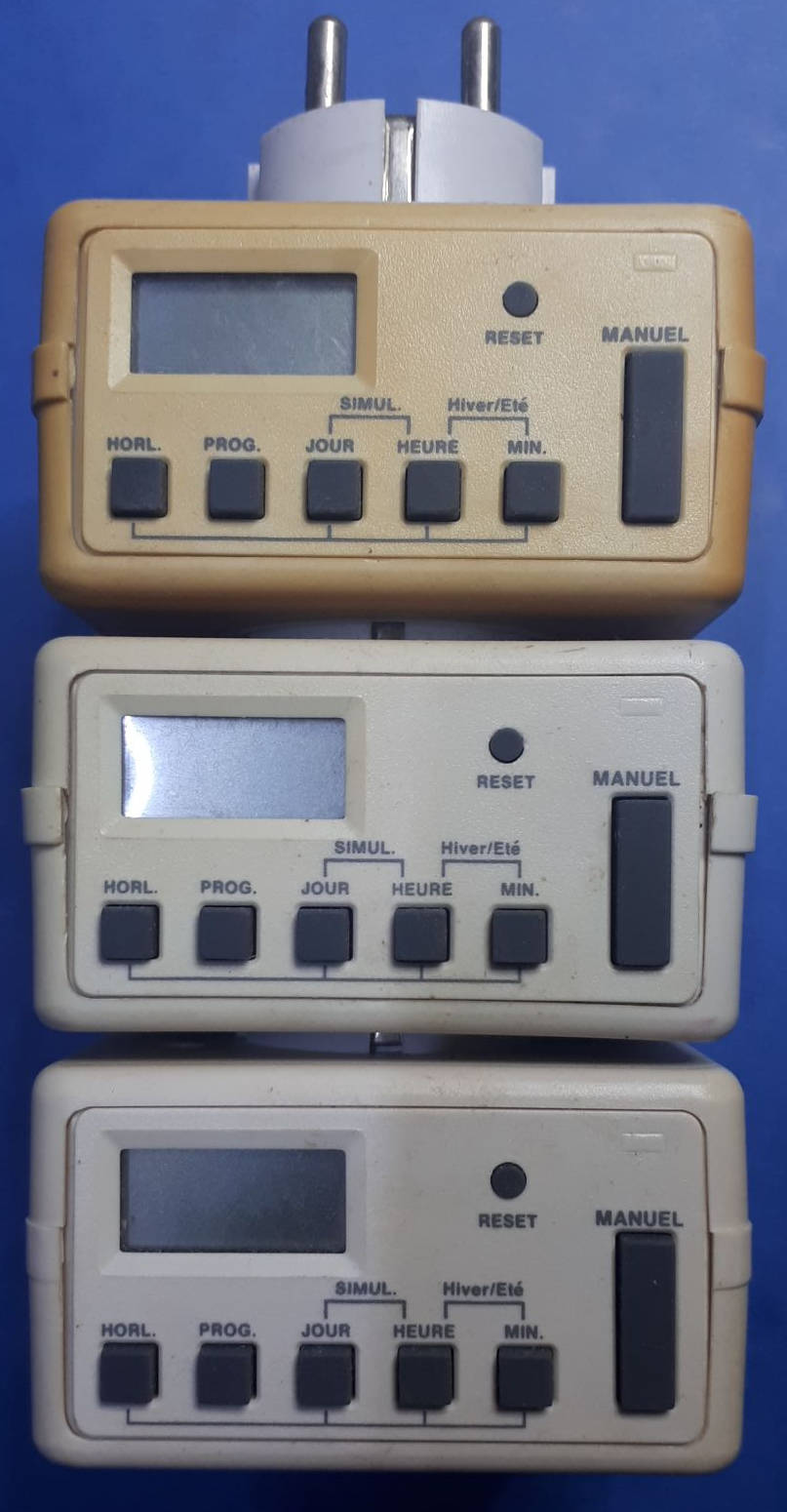

Le hasard m'a fait découvrir le programmateur 220volt Dédra 05221 (Manuel FR). La particularité de ce modèle était que la partie "horloge/programmation" était en module et donc facilement réintégrable dans un autre montage et n'avait besoin que d'une alimentation de 1,5Volts. De plus le système de programmation était très perfectionné : 8 programmes : Semaine, week-end, hebdomadaire, quotidien, etc...

AVIS DE RECHERCHE :
Si quelqu'un a en sa possession un programmateur Dédra 05221 et ne sait quoi en faire je suis disposé à le racheter un bon prix !
Via Rakuten, eBay ou Leboncoin avec payement en ligne et livraison à domicile (avec photo(s)) :
1) En état de marche et aspect neuf : 50€ + frais de ports
2) En panne.... ce sera 10€ + frais de ports
NOTE : Au vu de l'âge de cet appareil il se peut que l'accus de sauvegarde des programmes de tienne plus la charge. Cela n'aura pas d'influence sur le prix demandé. Techniquement je n'en ai pas besoin.

En sortie de ce module j'ai un signal ON/OFF en 1,5volt (0/1) amplifié à 5Volts via un simple transistor. Après j'ai construit un interface pour transformer le 0 en 1 pour OFF et le 1 en 1 pour ON. Étape suivante j'ai transformé les 1 en impulsions. Une impulsion pour ON et une impulsion pour OFF. Impulsions qui commandent un relais branché en parallèle avec le bouton poussoir "Power" du PC.

Au final j'alimente mon programmateur par le 5volt "stand-by" de l'alimentation du PC (via une rallonge ATX) et aussi avec une simple pile AAA pour la mémoire du module horloge puis j'ai tout casé dans un boîtier de lecteur CD-Rom 5"1/4 IDE.

Note : le signal OFF n'est pas vraiment utile d'une certaine façon car les logiciels DVB peuvent le faire mais ce signal est quand même nécessaire pour une simple question d'habitude et de similarité avec les magnétoscopes. De plus quand on appuie sur le bouton "Power" quand le PC est allumé cela ferme automatiquement toutes les applications ouvertes et ferme Windows et donc éteint le PC.

Les applications d'un tel appareil :
- Les cartes tuner numériques pour unités centrales comme je l'ai fait pour moi.
- Les entreprises qui ont de nombreux employés, Ils pourraient programmer l'allumage du PC avant leur arrivée au boulot et l'éteindre aussi de façon programmé si l'un d'eux est distrait et a oublié de le faire. Économie d'énergie, moins de risques de piratages....
- La protection de mineurs : Ainsi les parents pourraient mieux contrôler le temps que leurs enfants passent devant l'écran.

Part de marché possible : Le monde entier.

Mes projets :
Trouver un constructeur pour fabriquer le programmateur PC en kit ou en série. Bien que dans l'absolu je ne demande pas de royalty si mon concept vous intéresse ayez le Fair-Play de me contacter. Merci.

Bon, je vous ai tout expliqué, vous donnez le schéma de l'interface, je n'y vois pas d'inconvénient mais j'ai fait ce montage à main levé sur une plaque d'essai... vous voyez mon dilemme... mais je vous crois suffisamment compétent pour le refaire vous même. Par contre le module horloge je vous renvoie vers le PDF de la notice du Dédra 05221 car son système de programmation est très sophistiqué (bien plus que ne l'étaient les magnétoscopes) et que l'entreprise qui l'a créé pourrait être associée à ce projet.

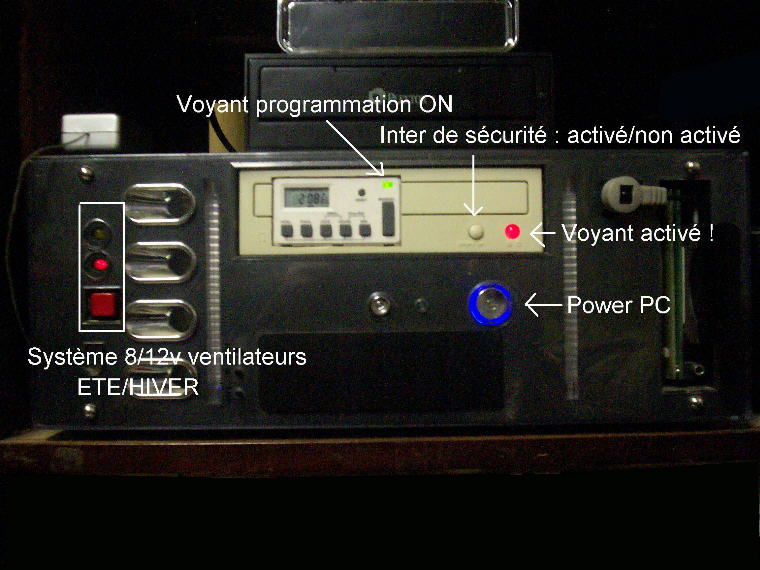

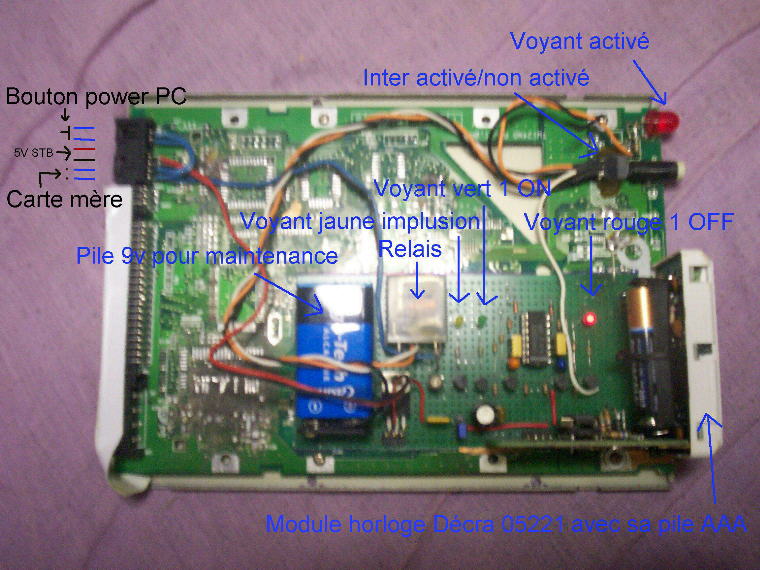

Les photos du prototype :

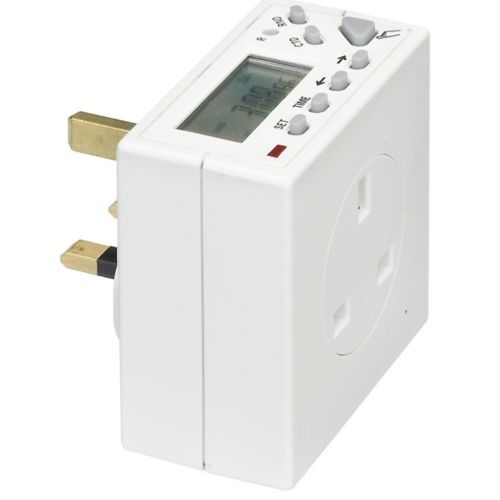

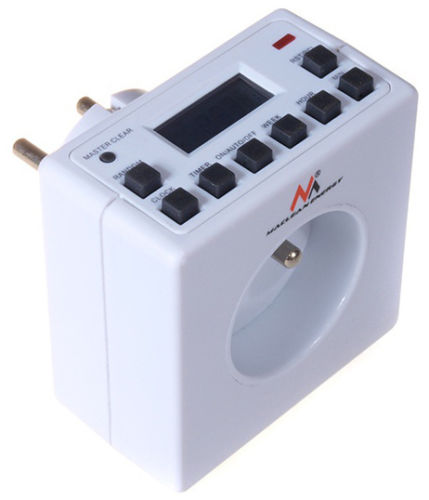

D'autres modèles de programmateurs :

Vous n'aurez aucun mal a récupéré et adapté les modules horloges de ces programmateur. Pensez à en acheter plusieurs pour anticiper une éventuelle panne.
