Le super boitier USB 3.0/eSATA "modèle à bricoler" :
Bien que ça m'a coûté la peau des fesses je m'en suis monté un et je me suis bien amusé . Je vous ai mis des liens mais faites jouer la concurrence... neuf ou occasion...

Nomenclature :

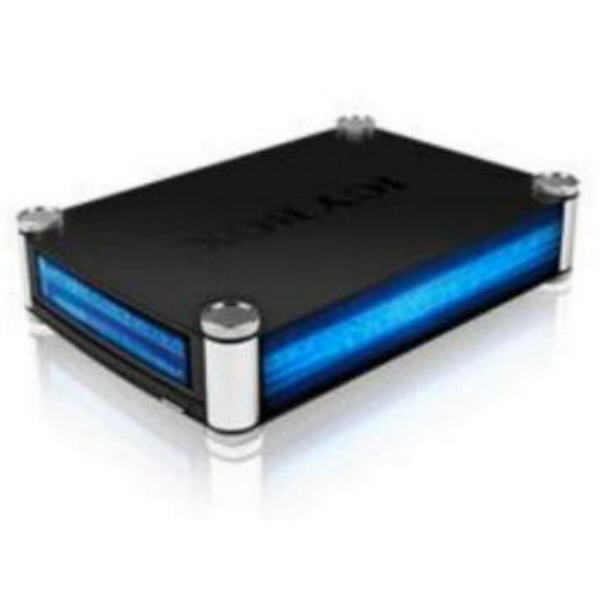

ICY Box IB-550STU3S armoire de stockage USB 3.0/eSATA Largement disponible (aspect flashie : Éclairage bleu).
- Inclus : Alimentation secteur, câbles USB et eSATA (ils sont un peu trop court à mon gout).
- Si le vendeur est anglais la prise du bloc d'alimentation secteur sera probablement à la norme anglaise => adaptateur prise UK vers FR ou adaptateur secteur 12v 2A

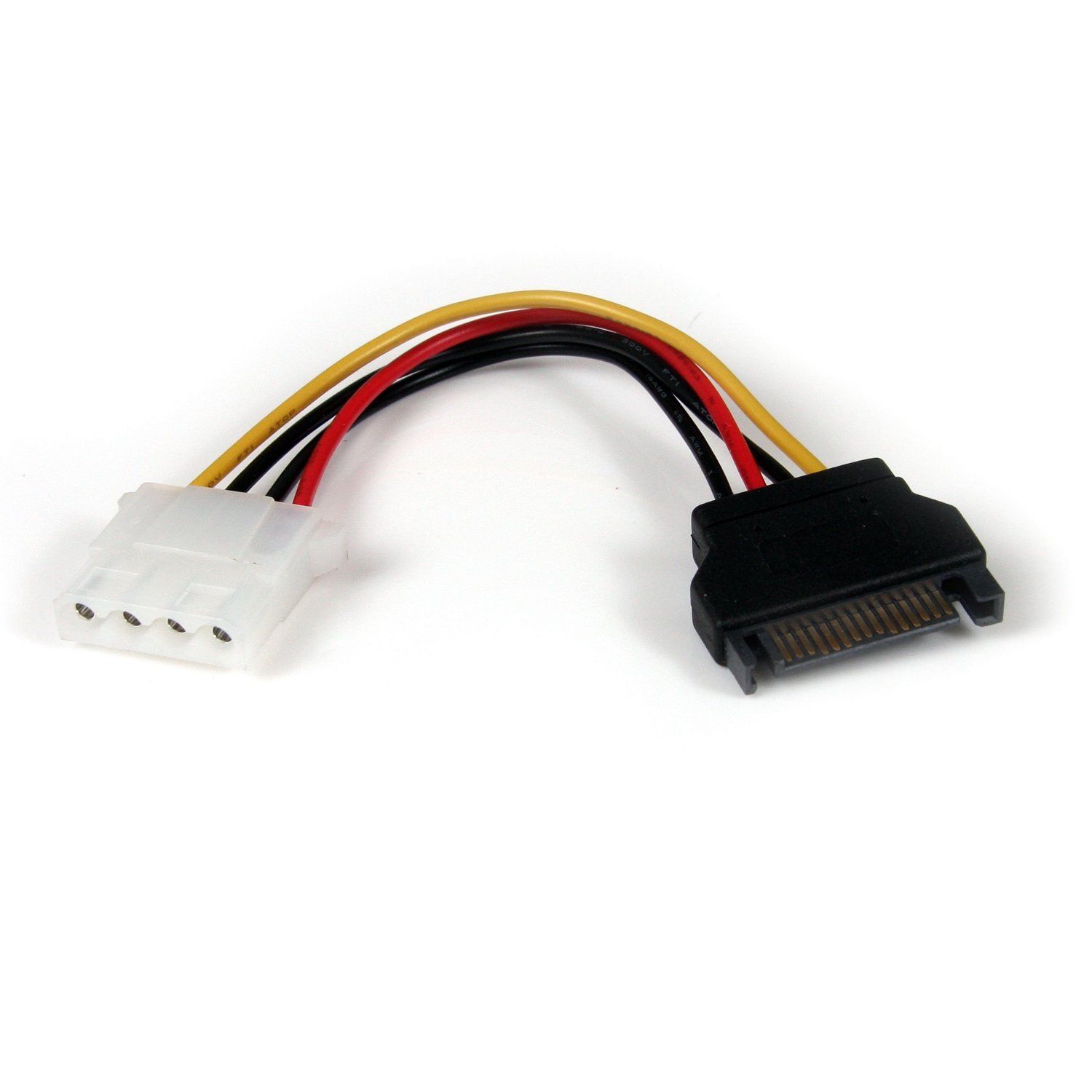

Adaptateur câble d'alimentation SATA M vers LP4 F 15 cm (Indispensable pour relier électriquement l'armoire avec le rack)

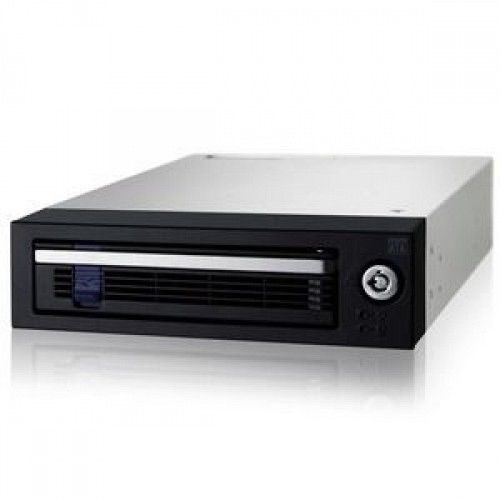

ICY Dock MB876SK-B - Rack amovible SATA Largement disponible (Existe aussi en monobloc 3, 4 et 5 racks pour unité centrale. Fonctionne aussi en SATA III.)

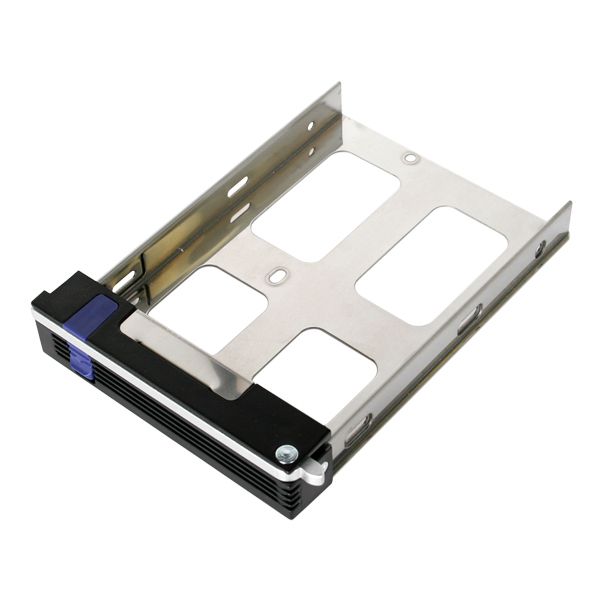

ICY Dock MB453TRAY-2B noir - Tiroir seul (Option : Si vous voulez jongler avec plusieurs disques durs)

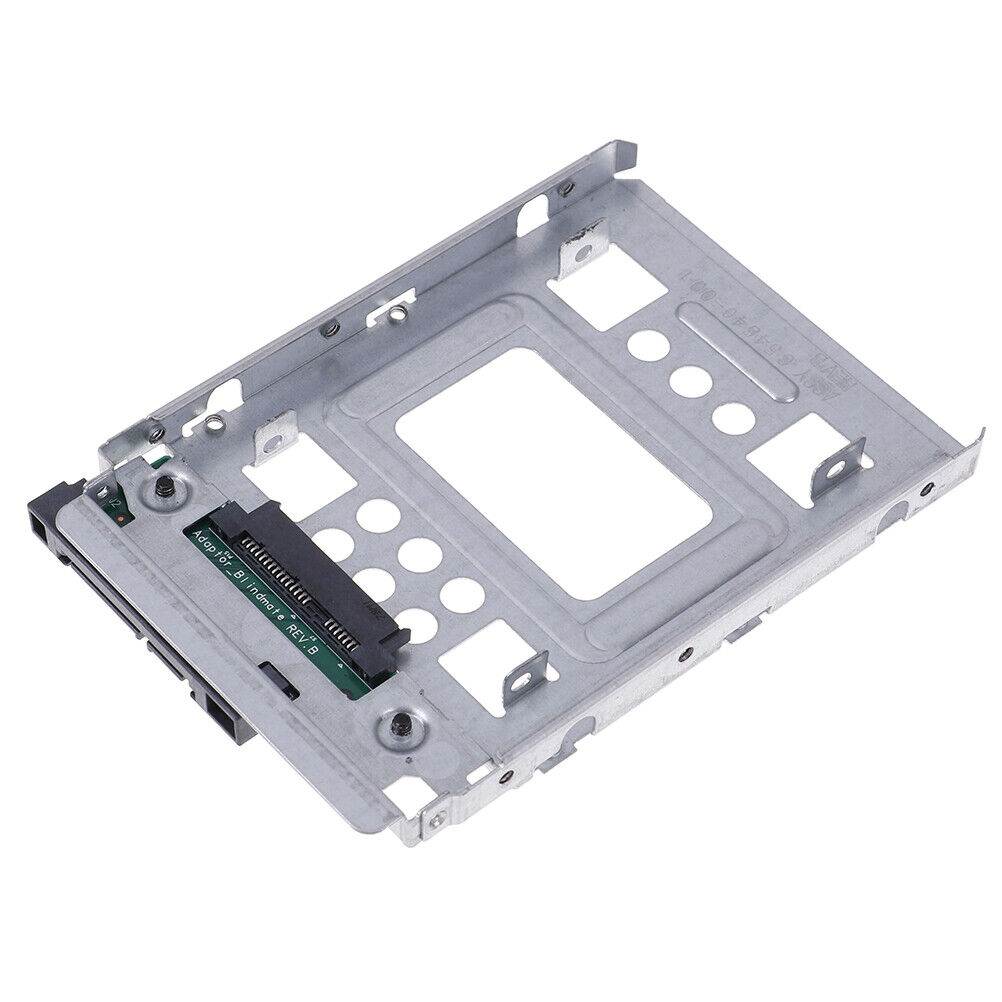

Convertisseur de Disques Durs HDD et SSD 2.5" vers 3.5" (Option)

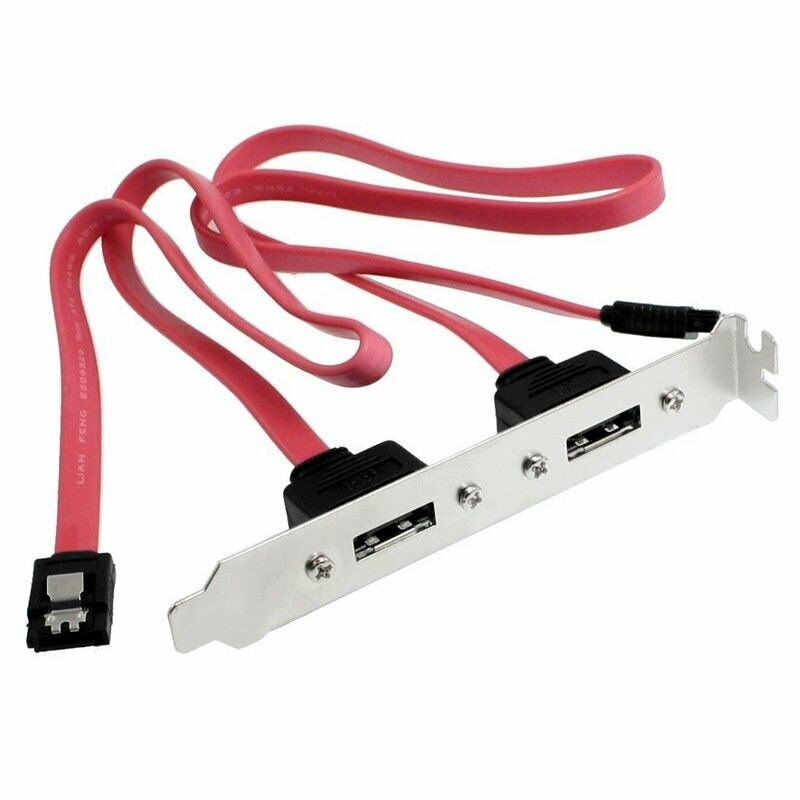

Dual Port SATA Serial ATA Câble eSATA (Indispensable pour mettre en externe les port SATA interne de votre carte mère)

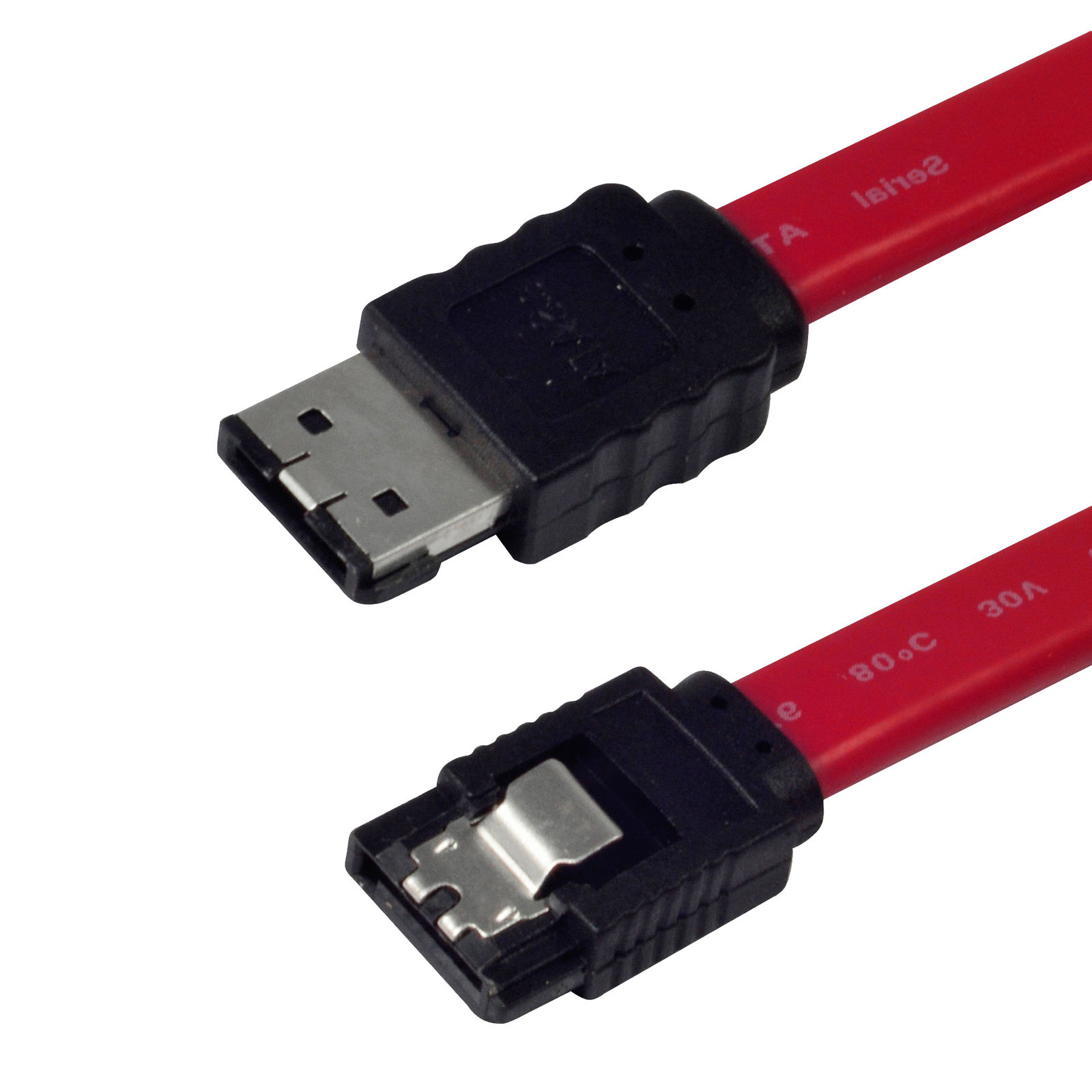

Câble eSATA vers eSATA (Option. Longueurs multiples)
Disque Dur SATA



ATTENTION 1 :
- Ce modèle d'armoire de stockage n'est conçu que pour y intégrer un graveur DVD/BluRay ou un disque dur 3,5". L'adaptation d'un rack amovible demande un peu de bricolage et la destruction de la façade de l'armoire. Par destruction j’entends qu'il ne sera plus possible de la remonter : C'est définitif ! Le rack, lui ne pourra être fixé dans l'armoire qu'avec du pistolet à colle sur les flancs car les fixations de l'armoire de stockage et du rack amovible sont incompatible.
Autres :
- Si l'éclairage bleu vous dérange il est possible de le débrancher grâce à des connecteurs à l'intérieur du boîtier.
- Les vis pour démonter l'armoire sont intégrées au boîtier (les trucs ronds aux quatre coins au-dessus et en-dessous)
- Auto détection de l'armoire par le terminal CanalSatellite si ce dernier est allumé en premier. (En réalité je l'ai constaté sur un PC, je ne fais que supposé que c'est pareil pour un terminal)

ATTENTION 2 :
- Bien que l'armoire de stockage ICY Box IB-550STU3S n'ai pas été conçu pour qu'il y soit installer un Disque Dur 2,5" un concourt de circonstance m'y a contraint pour un SSD SATA Samsung 850 EVO 250 Go (les fixations du rack amovible sont compatibles). Sur mon PC l'armoire de stockage est raccordé en eSATA sous Windows 7. Et bien il s'avère que dans cette configuration ça ne marche pas : Le Disque Dur est bien détecté par le BIOS mais il ne l'ai pas par Windows 7 ! Symptôme : Le démarrage de Windows 7 se bloque dès le début (dès l'apparition du logo). Néanmoins le SSD fonctionne bien si le branchement est en USB 3.0. Par acquis de conscience je ferai un test identique sous Windows 10 64-Bit v.1909 dès que possible pour vérifier si le problème ne vient pas de la version de Windows... à suivre... Suite : Ça ne marche pas non plus !


Boitier classique USB 3.0/eSATA :
À défaut du super boitier bricolé voici un modèle classique qui fonctionne bien en eSATA dans les même conditions d'utilisation que le SSD décrit ci-dessus.

Nomenclature :

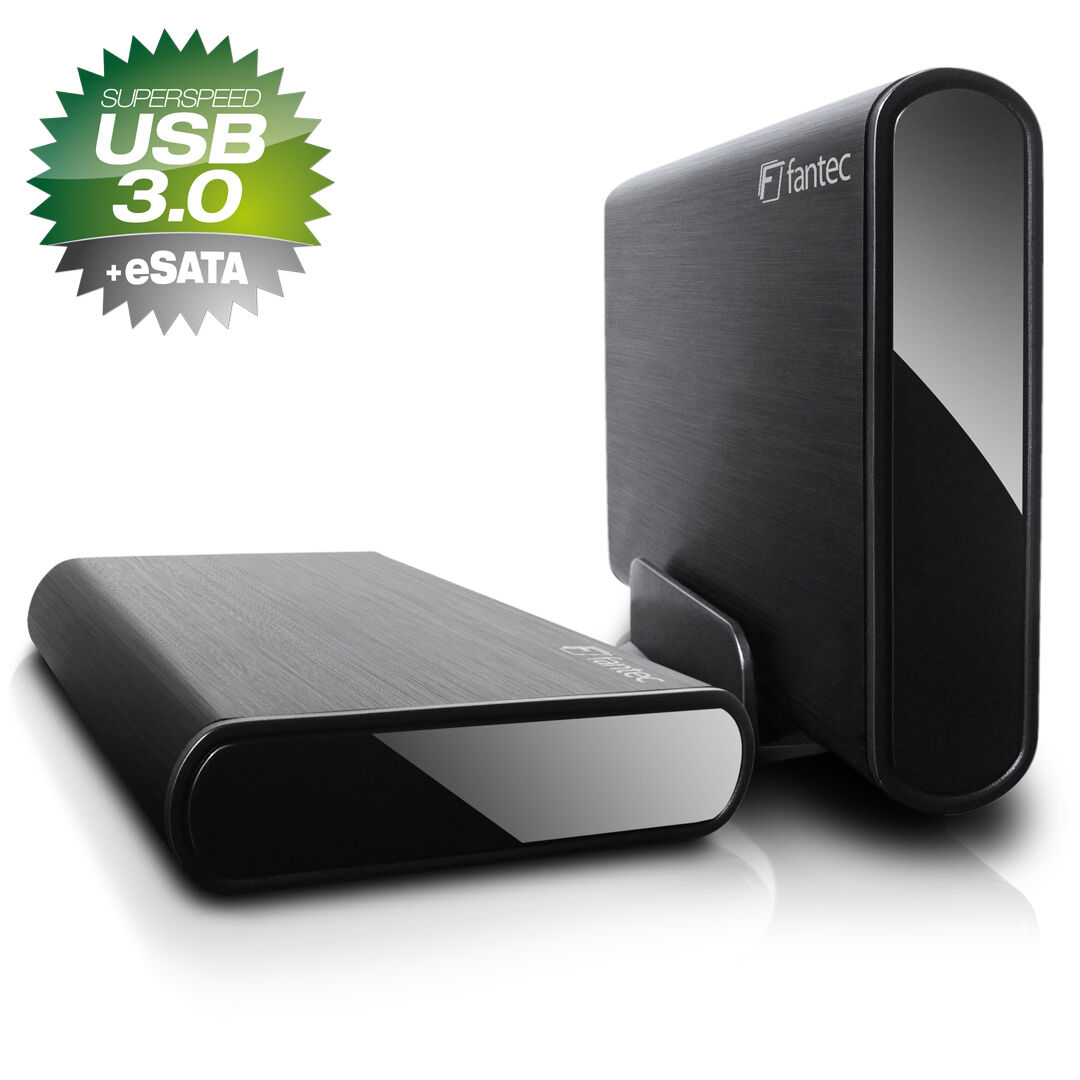

Fantec db-alu3e USB 3.0/eSATA Largement disponible (aspect sobre) ATTENTION certains vendeurs n'ont des modèles qu'en USB 3.0. Assurez vous de la présence du port eSATA grâce aux photos.
- Inclus : Alimentation secteur, câbles USB et eSATA (ils sont un peu trop court à mon gout).
- Si le vendeur est anglais la prise du bloc d'alimentation secteur sera probablement à la norme anglaise => adaptateur prise UK vers FR ou adaptateur secteur 12v 2A
Convertisseur de Disques Durs HDD et SSD 2.5" vers 3.5" (Option)
Dual Port SATA Serial ATA Câble eSATA (Indispensable pour mettre en externe les port SATA interne de votre carte mère)
Câble eSATA vers eSATA (Option. Longueurs multiples)
Disque Dur SATA


Le super boitier USB3.0/eSATA "modèle tout fait" :
Bon, j'ai fait le modèle "bricolé" maintenant il faut être raisonnable... Je ne vais pas acheter le "tout fait" juste pour le tester

Nomenclature :

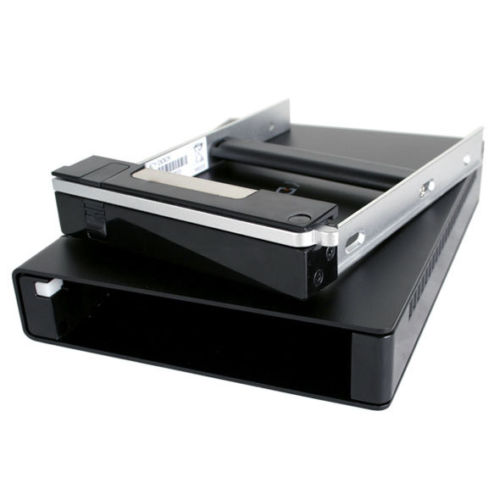

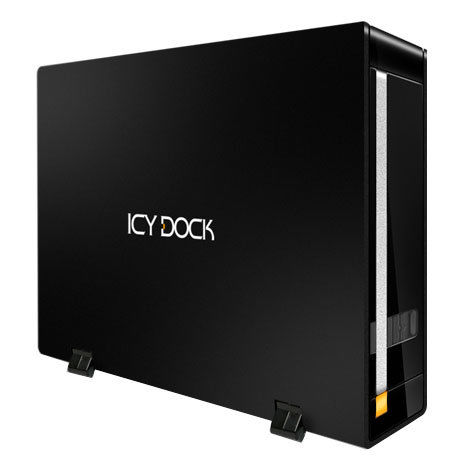

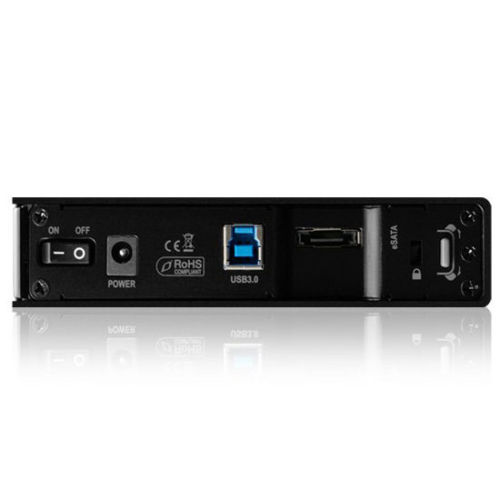

ICY Dock MB559U3S-1SB noir Boitier pour disque dur externe USB 3.0/eSATA Indisponible (aspect sobre).

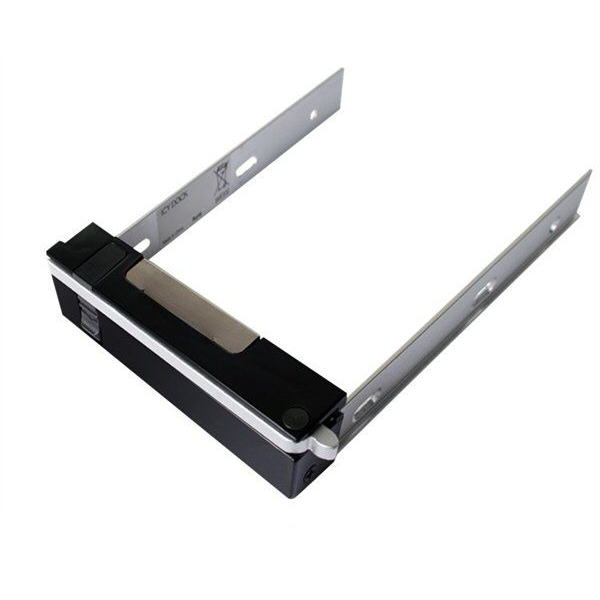

ICY Dock MB559TRAY-2S noir - Tiroir seul (Option : Si vous voulez jongler avec plusieurs disques durs)
Convertisseur de Disques Durs HDD et SSD 2.5" vers 3.5" (Option)
Dual Port SATA Serial ATA Câble eSATA (Indispensable pour mettre en externe les port SATA interne de votre carte mère)
Câble eSATA vers eSATA (Option. Longueurs multiples)
Disque Dur  SATA




Conclusions super boitiers USB 3.0/eSATA :
- Niveau prix c'est presque pareil entre les 2 ICY Dock, à vous de faire votre choix...
- La différence entre les tiroirs seuls ICY Dock MB453TRAY-2B et ICY Dock MB559TRAY-2S se situe au niveau de la façade : L'une est pleine, l'autre a des fentes pour une meilleure ventilation. Dans les deux cas les tiroirs sont compatibles entre eux.


Bonus :

HDclone Logiciel de sauvegarde et cloneur de disque dur / clé usb / carte mémoire.
Remarques :
- Site en Anglais et logiciel en multi-langues.
- Disponible en version Pro. Prix variable en fonction de la version. (Payante mais avec plus de fonctions et clonage nettement plus rapide)
- Possibilité de cloner le disque dur "système" dès la version gratuite (très lent). Le taux de transfert des données est volontairement ralenti pour vous inciter à acheter la version payante.
- Note 1 : Avec la version gratuite il faut environs 2h15 pour cloner un disque dur de 250Go. La cause en est que les secteurs sont tous copiés, qu'ils soient utilisés ou non. Je pense que la taille du disque dur n'a pas d'importance et que le logiciel adapte le taux de transfert pour que le clonage ne dure que 2h15 quelque soit la capacité du disque dur.. Attention aux coupures de courant, un onduleur est fortement recommandé ! Dans l'absolu un onduleur coûte environs 100€ et sa batterie n'a une durée de vie que de 1 an 1/2 alors que la licence de HDclone version "standard" n'est que de 40€ avec mise à jour à vie. À vous de choisir...
- Note 2 : Pour pouvoir cloner (vers ou depuis) un disque dur SSD M.2 vous devez avoir une version payante du logiciel.
- ATTENTION 1 : Le nombre de clonage avec la version payante est très limité mais je pense qu'il est possible d'acheter des droits de clonages sans racheter une licence. À suivre....
- ATTENTION 2 : HDclone ne gère pas le clonage de eSATA vers eSATA mais de eSATA vers SATA ça fonctionne. En clair : Vous serez obligé de brancher le second disques durs directement sur le port SATA de votre carte mère... Plus simple : Raccorder votre boitier en USB 3.0.
- ALERTE : Je viens de lancer le clonage d'un HDD SATA II 500Go vers un SSD SATA III 500Go et... le temps prévu est de 4h25 ! Le double de temps d'un 250Go. Alors si on continu pour un 1000Go ça donne 8h50 et ainsi de suite... Mon extrapolation de la "Note 1" est erroné.

AOMEI Partition Assistant Partitionneur / Cloneur de disque dur / clé usb / carte mémoire.
Remarques :
- Digne successeur de "Partition Magic 8.0".
- Disponible en version Pro à partir de 50€ 2PC et jusqu'à 5PC avec mise à jour à vie (Payante mais avec plus de fonctions et clonage nettement plus rapide)
- Possibilité de cloner le disque dur "système" uniquement avec la version payante (Choisir : "Mirgrer l'OS").
- Permet de convertir un disque Dur (système ou standard) de MBR en GPT et inversement assez rapidement sans perte de données ! (Version payante) (Avis d'utilisateur. Source : Site officiel)
- Logiciel équivalent : Minitool Partition Wizard (Site en Anglais/Japonnais. Je doute que le logiciel soit disponible en Français).
- Permet de faire un effacement définitif et irrécupérable des SSD en une passe ou par effacement de secteurs au hasard. (Tout le disque dur ou uniquement l'espace libre)
