D'autres liens très utiles pour transformer votre décodeur en transcodeur : Voir page précédente
Ce schéma a été publié dans la revue Hobbytronic N°46 (mai-juin 1995)
Le fichier PDF contient le schéma complet : Méthode de réglage, liste des composants avec implantation et les typons :
Hobbytronic-46_Decodeur-PAL-SECAM_TDA4555-4556-Datasheet-FR-EN.pdf (16.2Mo)
Comment convertir une Ligne à Retard Philips 470ns en 330ns. Source : kudelsko.free.fr
La dernière fois où j'ai vu en vente des Lignes à Retard Philips de 470ns c'est sur eBay.
La dernière fois où j'ai vu en vente des Lignes à Retard Philips de 330ns c'est sur eBay.
Si vous arrivez à construire le décodeur je conseille fortement d'y adjoindre en amont l'Amplificateur du signal vidéo analogique et synchro n°1. En effet, le signal vidéo composite est divisé vers trois directions à l'entrée du décodeur : Module super-sandcastle, module chrominance, platine luminance/synchro. De ce fait, amplifier le signal vidéo composite est primordial pour conserver une qualité optimale en sortie du décodeur.
Le montage possède également un module pour générer le signal de Super Sandcastle à base d'un TDA2593 mais je le trouve moins performant qu'avec le TDA2595 Super Sandcastle + H/2 (H/2 = Fréquence horizontale divisé par deux).

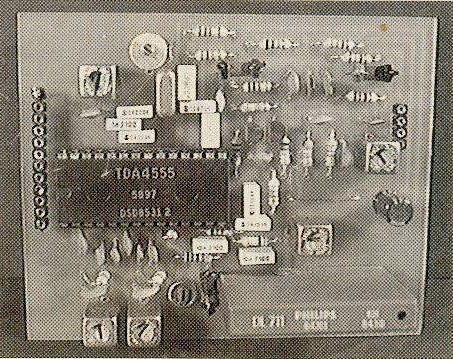

Voici un aperçu d'une partie du montage : le module "Chrominance" du décodeur PAL/SÉCAM avec son TDA4555.
