Introduction :
En réalité j'avais trouvé cette technique il y a des années mais l'idée d'en faire un tutoriel ne m'en est venu que récemment. Méa-culpa.


Les outils : (Mots clés)

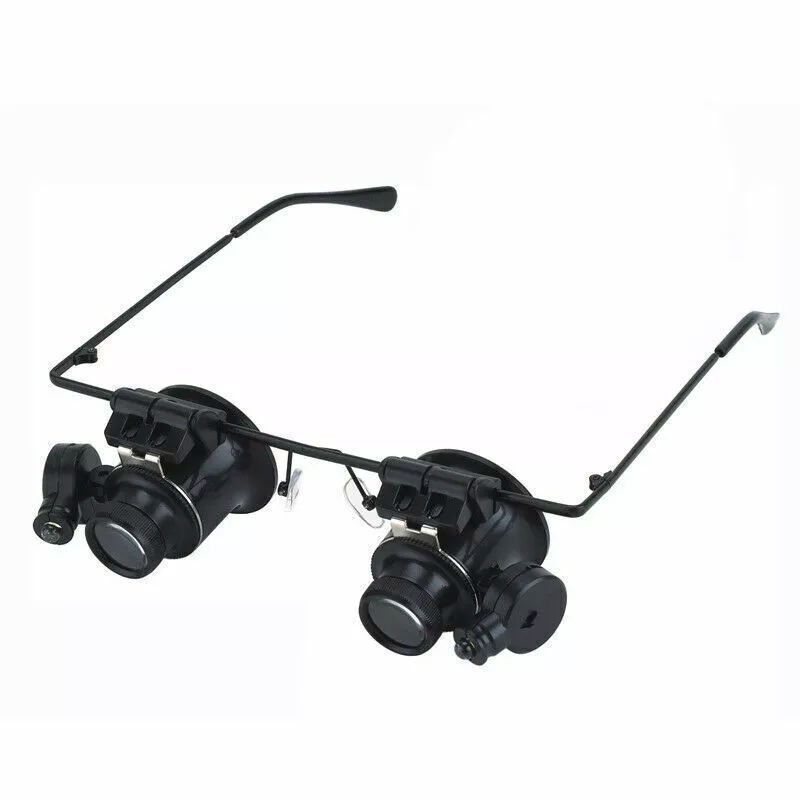

1) Lunettes horloger led.

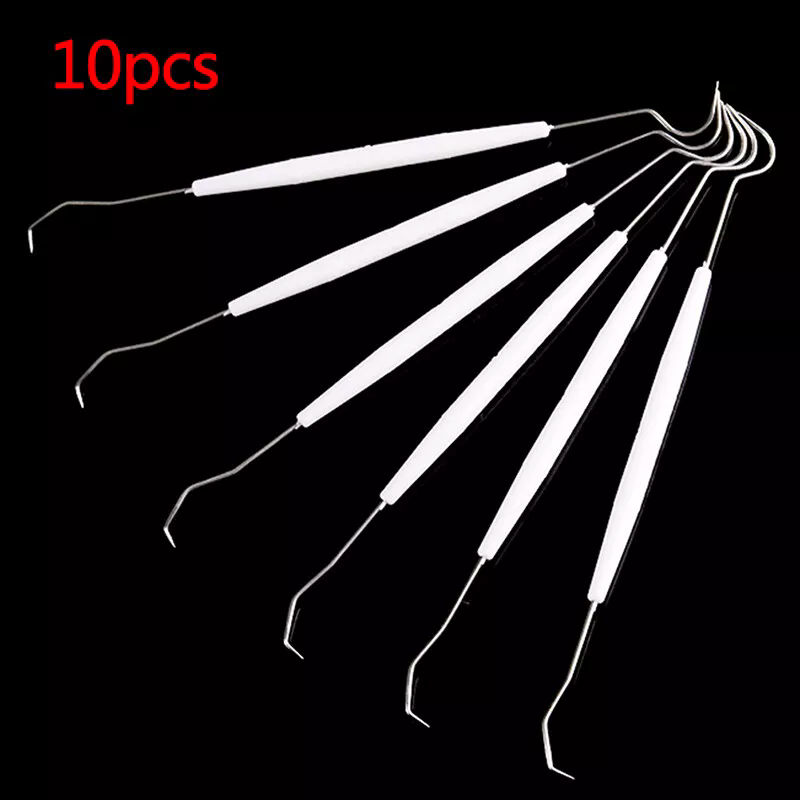

2) Pic dentiste.

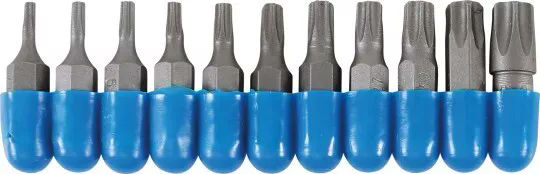

3) Jeu embout torx.
4) Lampe led bureau loupe. (Facultatif)




Méthodologie pour la réparation :
01) Dévisser la fixation métallique du CPU.
02) Activer la led des lunettes de votre œil dominant et se les mettre sur le nez.
03) S'approcher au plus près du support du CPU.
04) Observer la gravité de la torsion de tous les pins.
05) Se focaliser sur le pin le plus tordu.
06) Estimer ses capacités à réussir à redresser ce pin.
07) Si oui, passer à l'étape suivante ! Si non, la partie est perdu...
08) Se munir de 2 pics de dentiste que vous aurez au préalable redresser pour qu'ils soient droits.
09) Prendre le pin tordu en "étau" avec les pics de dentiste.
10) Redressez-le !
11) Si vous réussissez : Vous pourrez faire les autres. Si vous échouez : Pas la peine de continuer.


Nombres de pins à redresser :
- Si ce nombre est faible (moins d'une dizaine) :  C'est jouable.
- Si ce nombre est supérieur à 20 : Ça devient pénible.
- Si ce nombre est important : La probabilité que tous les pins redressés soient à leurs places d'origines et que la carte mère fonctionne est faible. En clair : Ça ne vaut pas le coup ! Quoique... Ça dépend de quel génération est votre carte mère et combien vous l'avez payé.

Note : Si le nombre de pins est important rien ne vous oblige à tous les redresser en une seule fois... En étalant le travail sur plusieurs jours vous serez moins fatigué/stressé.


Conclusions :
Bon courage et bonne chance !
